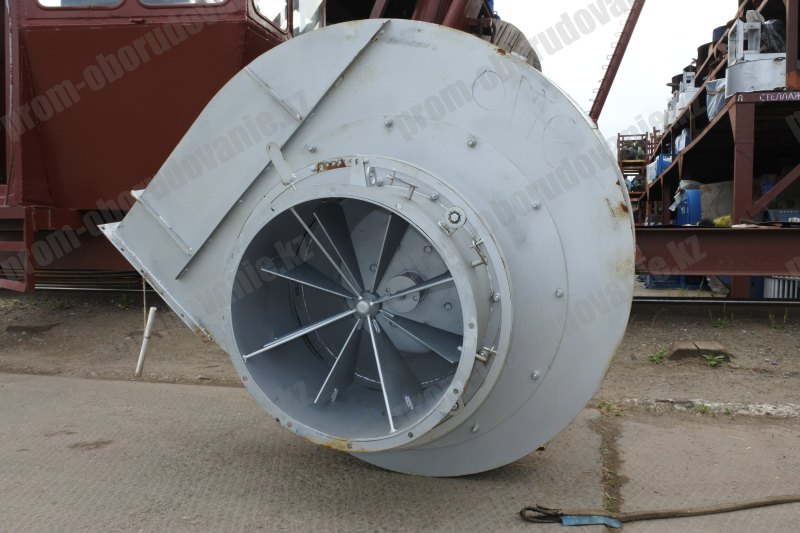

Назначение
Дымососы ДН-10 предназначены для отсоса в дымовые трубы продуктов сгорания. Эксплуатация допускается при температуре перемещаемых газов не выше + 200° С. Нормальная работа гарантируется при температуре окружающего воздуха от - 40° С до +40° С, относительной влажности 80 % и высоте над уровнем моря не более 1000 м.
Общее описание и сравнительные характеристики смотрите на странице дымососы
Основные технические характеристики

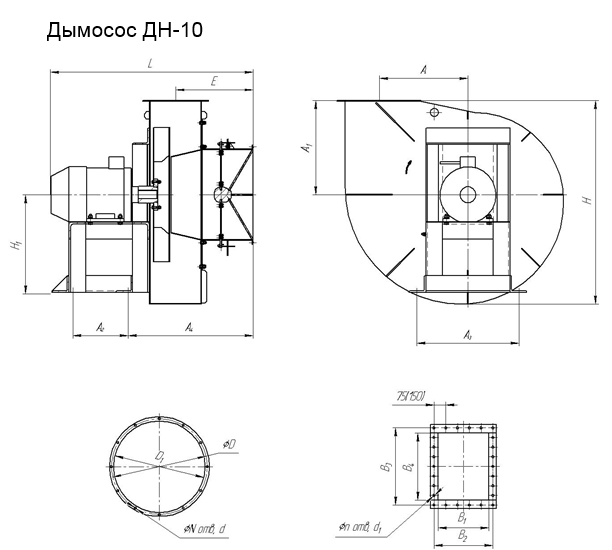

Технические характеристики, габаритные, присоединительные и установочные размеры приведены в таблицах 1,2,3 и на рисунке 1.
По направлению вращения рабочего колеса, вентиляторы могут быть изготовлены правого или левого исполнения (правое вращение рабочего колеса по часовой стрелке, левое - против, со стороны электропривода), с различными углами разворота нагнетательного патрубка от 0° до 270° через 15° по ГОСТ 9725-82. Угол отсчитывается от горизонтальной плоскости.
Рисунок 1
Таблица 1
|
№
|
Габаритные размеры, мм
|
|---|
|
Lmax
|
В
|
А
|
A1
|
А2
|
А3
|
А4
|
Еmax
|
Hmax
|
H1
|
|---|
|
ДН-10
|
1360
|
1670
|
650
|
700
|
330
|
610
|
870
|
555
|
1525
|
602
|
Таблица 2
| № | Установочные размеры, мм |
|---|
| D | D1 | B1 | В2 | В3 | B4 | N | d | n | d1 |
|---|
| ДН-10 |
702 |
660 |
500 |
572 |
438 |
375 |
12 |
12 |
28 |
14 |
Технические характеристики
Таблица 3
| № | Относительный диаметр рабочего колеса | Ny, кВт. | Частота вращения вала n, мин.-1 | Производительность Q, 10³ м³/ч | Давление полное Pv, Па | Частота тока, Гц | Напряжение, В | Масса без двигателя не более, кг |
|---|
| ДН-10 |
1 |
11 |
1000 |
13,12 |
920 |
50 |
220/380 |
910 |
| 30 |
1500 |
20,6 |
2210 |

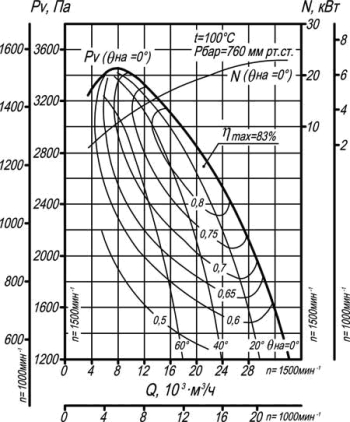

Аэродинамическая характеристика
