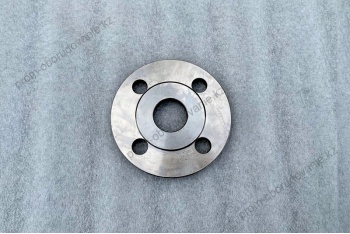

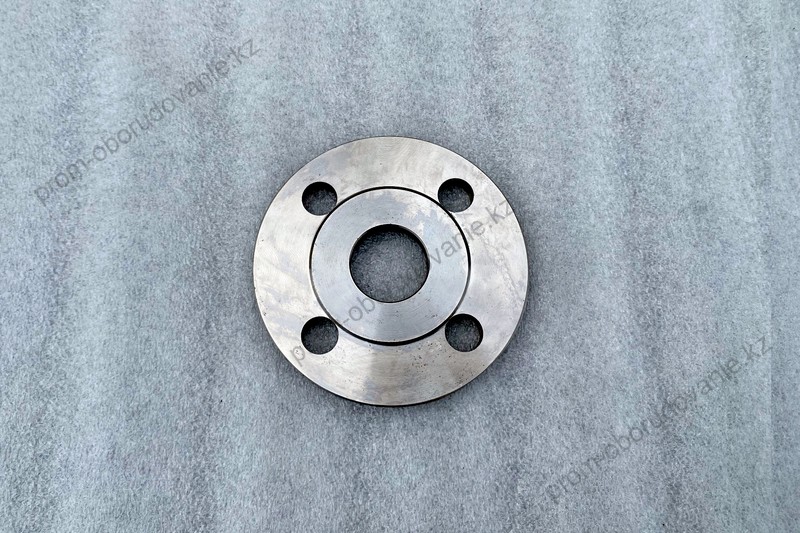

Фланец плоский Ду32 Ру10, сталь 20 — приварная соединительная деталь для трубопроводов, арматуры, насосов и резервуаров. Поставляется по ГОСТ 33259-2015 (актуальный стандарт, заменивший ГОСТ 12820-80).
Тип: плоский приварной. Исполнение: B (соединительный выступ), ряд 1. Материал: углеродистая сталь 20.
Технические характеристики
|
Параметр
|
Значение
|
|
Номинальный диаметр (DN/Ду)
|
32 мм
|
|
Номинальное давление (PN/Ру)
|
10 кгс/см² (1,0 МПа)
|
|
Наружный диаметр (D)
|
135 мм
|
|
Межцентровое (D1)
|
100 мм
|
|
Диаметр выступа (D2)
|
78 мм
|
|
Внутренний диаметр (dв)
|
39 мм
|
|
Толщина (b)
|
14 мм
|
|
Отверстия (n×d)
|
4×18 мм
|
|
Масса
|
1,4 кг
|
|
Рабочая температура
|
от -40 до +425 °C
|
|
Рабочая среда
|
вода, пар, газ, нефтепродукты, нейтральные среды
|
Область применения
Технологические трубопроводы, системы водоснабжения и теплоснабжения, нефтегазовая и химическая промышленность, энергетика.
