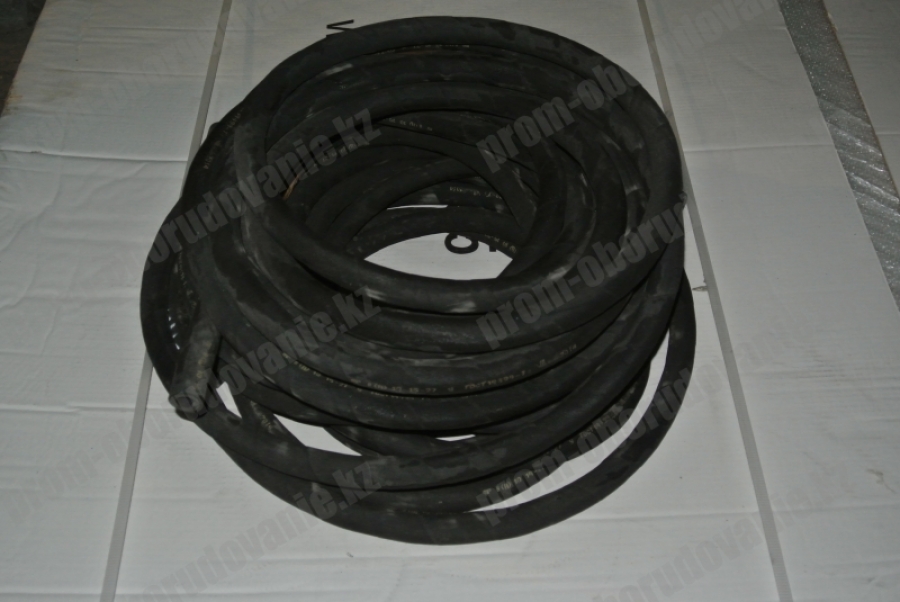

Рукава резиновые напорные с текстильным каркасом ГОСТ 18698-79

Напорные резиновые рукава, усиленные текстильным каркасом, являются распространенной разновидностью гибких трубопроводов. Рукава ГОСТ 18698-79 позволяют перемещать под высоким давлением парообразные, жидкие среды и газы, а также всевозможные сыпучие субстанции.

Устройство

Резиновый напорный рукав с текстильной основой состоит из двух слоев резины. Более толстый внутренний резиновый слой имеет толщину 1,5-2,5 мм, внешняя оболочка рукава – 0,9 мм. Текстильный каркас представляет собой вставку из одного или нескольких тканевых основ, прилегающих к резиновым слоям.

Варианты исполнения

Рукава напорные стандарта ГОСТ 18698-79 имеют несколько климатических исполнений, предназначенных для транспортировки различных типов рабочих сред при определенных эксплуатационных условиях:

• Б (I): керосин или бензин (умеренная зона – от +70 до -35°C, холодный пояс – от +70 до -50°C, тропический климат – от +70 до -20°C); нефтепродукты, минеральные масла (от +100 до -35°C (У), от +100 до -50°C (Х), от +100 до -20°C (Т) соответственно).
• В (II): вода техническая, не содержащая присадок, растворы водные неорганических щелочей и кислот (кроме азотной кислоты) концентрацией менее 20% (умеренный климат – до +50°C, тропический – до +55°C); горячая вода (до +100°C независимо от климатического пояса).
• П (VII): пищевые продукты, напитки и растворы органические прочие с невысокой кислотностью (умеренный климат – до +50°C, тропический – до +55°C).
• Ш (VIII): абразивный материал (умеренная зона от +50 до -35°C, холодная от +50 до -50°C, тропическая – от +50 до -20°C); малярный, штукатурный раствор со слабощелочными и слабокислотными свойствами (умеренный климат – до +50°C, тропический – до +55°C).

Технические характеристики

Рукава резиновые напорные ГОСТ 18698-79 с каркасом текстильным эксплуатируются в следующем интервале рабочих давлений:

• П (IV), Б (I), В (II): от 0,16 МПа до 2,0 МПа;
• Г (IV), ВГ (III): от 0,63 до 1,0 МПа;
• Ш (VIII): от 0,25 МПа до 2,0 МПа;
• Пар-1, 2 (Х): 0,3 и 0,8 МПа.

Диапазон размерных параметров:

• диаметр по наружной поверхности: от 10 до 225 мм;
• внутренний диаметр: от 10 до 200 мм.

Рукава напорные резиновые с каркасом из комбинированного материала более прочные, поэтому имеют меньший внешний диаметр. Масса погонного метра самых легких рукавов составляет 420 г, наиболее тяжелых – 8 кг.

Напорные рукава поставляются заказчику метражом, при этом минимальная длина цельного отрезка составляет 1 м, максимальная – 20 м. Допустимые отклонения по длине равны 1-1,5%, по толщине стенок – порядка 1-1,5 мм.

На напорных рукавах в местах нахлестки может иметься утолщение, совпадающее по толщине с наклеиваемым участком.

Особенности монтажа

При установке рукавов напорных с текстильной основой необходимо обеспечить целостность краев изделий, а также элементов концевой арматуры, соединяемых с рукавом. Недопустимы заусеницы, неровные грани, задиры и скосы.

Перед монтажными работами скрепляемые детали очищаются от загрязнений, консервационного вещества, ржавчины. Фиксация рукавов напорных осуществляется хомутами, затяжка которых должна быть до 40% от толщины стенок. Минимальная дистанция между торцами рукава и хомута – 4 мм.

Эксплуатация

В процессе использования напорных рукавов не допустимо:

• Перекачивание непредусмотренных сред;
• Механическое воздействие на рукав, способное повредить изделие;
• Долговременное нахождение рабочих сред внутри;
• Растяжение вдоль оси, провисание шланга.

Используя напорные рукава для транспортировки нефтепродуктов, предусматривают отвод статического электричества посредством заземления рукава медной проволокой.
