Рукава резиновые напорные для газовой сварки и резки металлов ГОСТ 9356-75

Рукава напорные резиновые для резки металлов и газовой сварки по ГОСТ 9356-75 используются для подачи городского газа, бутана, пропана, ацетилена, кислорода и жидкого топлива к соответствующим устройствам.

Напорные рукава ГОСТ 9356-75 предназначены для эксплуатации в умеренной и тропической климатической зоне (кроме резиновых рукавов специального назначения) с температурой воздушной среды от -35 до +70°C.

Классификация резиновых напорных рукавов ГОСТ 9356-75

Напорные резиновые рукава по своему назначению подразделяются на следующие классы:

• I класс: подача газообразных сред под давлением 0,63 МПа;
• II класс: подача жидкого топлива под давлением 0,63 МПа;
• III класс: подача кислорода (рабочее давление 2 или 4 МПа).

Основные технические характеристики

Рукава напорные резиновые для резки и газовой сварки металлов согласно стандарту ГОСТ 9356-75 имеют следующие размерные параметры и допуски (для рабочих давлений 0,63, 2,0 и 4,0 МПа соответственно):

• Номинальный внутренний диаметр (мм): 6,3/8,0-16,0/6,3-8,0;
• Наружный номинальный диаметр (мм): 13,0/16,0-26,0/16,0-19,5;
• Справочная масса 1 м (г): 140/190-430/260-420;
• Предельно допустимый радиус изгиба (мм): 60/80-160/60-80;
• Средний срок эксплуатации: до 18 месяцев.

Общая характеристика

Напорные рукава для газовой резки и сварки имеют резиновый внутренний и наружный слой, между которыми находится нитяной каркас на основе химического волокна или хлопчатобумажного материала.

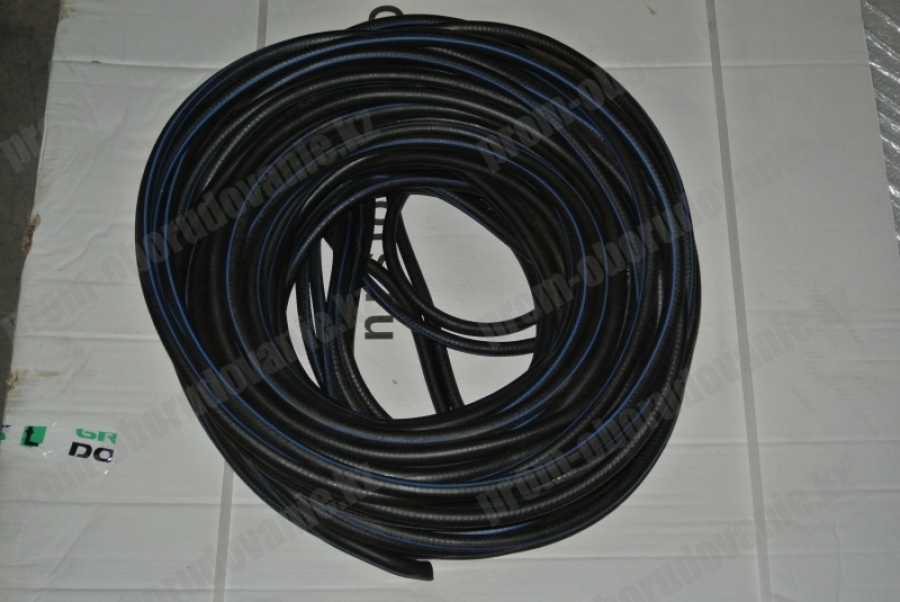

Рукава напорные окрашиваются в красный (I класс), желтый (II класс) или синий (III класс) цвета. Черный наружный слой также допускается использовать при изготовлении резинового напорного рукава любого класса во всех климатических зонах. Маркировка класса изделия может наноситься двумя цветными полосками соответствующего цвета на наружном слое или специальными канавками (рисками).

Прочность на разрыв напорных рукавов для газовой сварки и резки должна соответствовать трехкратному максимально допустимому гидравлическому давлению. Концы рукавов, имеющих внутренний диаметр 8-10 мм, надеваемые на ниппель, способны выдерживать растяжение до 30% без повреждений.

Маркировка, хранение, транспортировка

Рукава резиновые напорные, помимо класса изделия, по всей длине маркируются товарным знаком завода, параметрами рабочего давления, размером внутреннего диаметра, датой изготовления, обозначением стандарта ГОСТ 9356-75.

Транспортировка продукции осуществляется крытыми транспортными средствами всех типов. Резиновые напорные рукава сматывают в бухты (до 300 мм в диаметре), перевязывают тканевой лентой в трех местах. Каждая бухта имеет ярлык, информирующий о длине рукава, номере партии, наименовании изготовителя. Напорные рукава по согласованию между производителем и заказчиком могут быть упакованы в мягкую тару.

Условия хранения – от -20 до +25°, вдали от излучающих тепло приборов (более 1 м). Рукава напорные хранятся в бухтах (не более 1,5 метров диаметром), либо в расправленном состоянии. Изделия должны предохраняться от прямого солнечного воздействия, попадания масляных жидкостей, кислот или щелочей, способных разрушить волокна и резину.
