Резиновые напорно-всасывающие рукава ГОСТ 5398-76

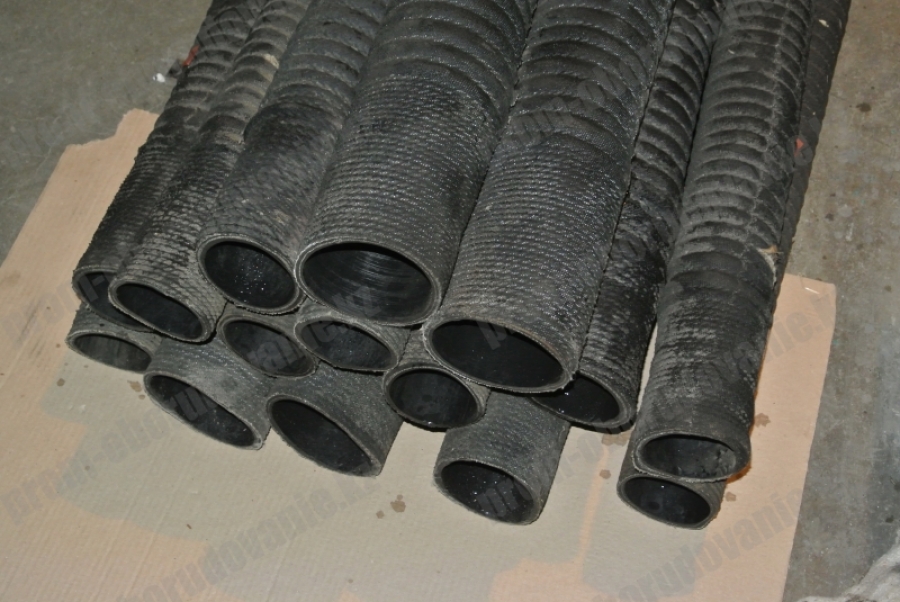

Резиновые напорно-всасывающие рукава представляют собой неармированные гибкие трубки с металлической спиралью и текстильным каркасом. На их концах имеются мягкие манжеты, обеспечивающие соединение изделия с запорной арматурой.

ОДО «Предприятие «Взлет» предлагает купить напорно-всасывающие рукава стандарта ГОСТ 5398-76. Они используются для нагнетания и всасывания жидких сред на нефтяной основе: масел, топливных смесей. Сохраняют работоспособность в условиях тропического, умеренного и холодного климата от -50 до +90°C.

Особенности монтажа напорно-всасывающих рукавов

Напорно-всасывающие резиновые рукава крепятся на патрубки (штуцеры) пластиковых и металлических трубопроводов с условием соблюдения следующих требований:

• Поверхность крепежных патрубков в местах соединения с рукавом должна быть гладкой или волнообразной с шероховатостью до 20 мкм;
• Коэффициент отклонения наружного диаметра штуцера (в большую сторону) от параметров внутренней окружности напорно-всасывающего рукава составляет 1,02-1,05;
• Максимальный размер выступа на патрубках — 1,2 мм, допустимый радиус закруглений — до 0,6 мм;
• Недопустимо наличие заусенцев, острых краев, вмятин и раковин на штуцерах.

В процессе монтажа внутренняя часть манжеты смачивается мыльным раствором или водой. Для герметизации крепления используют хомуты, равномерно обжимающие муфту в месте разъемов.

Рукава напорно-всасывающие с диаметром внутренней части 50-100 мм крепятся при помощи двух хомутов. Для изделий от 125 до 325 мм рекомендуется применять тройную хомутную стяжку. Предельная степень затяжки хомутов — 30% толщины стенок.

При монтаже недопустимо:

• растяжение и сжатие спиральной части;
• скручивание вдоль продольной оси.

Правила эксплуатации

Рукава напорно-всасывающие в процессе использования не должны:

• касаться подвижных частей механических устройств;
• находиться вблизи открытых источников огня, разогретых предметов;
• подвергаться воздействию масел и других рабочих сред в районе торца;
• перемещаться способом волочения;
• изгибаться на излом, сдавливаться.

При пересечении резиновым рукавом проходов и проездов устраивается защитный мостик.

Опасность при перекачивании нефтепродуктов представляет статическое электричество. Для его отведения напорно-всасывающие рукава заземляют медным кабелем толщиной от 2 мм или аналогичным тросом с шагом витка до 100 мм и сечением не менее 4 мм².

Правила перевозки и хранения резиновых рукавов

Рукава допускается перевозить всеми видами крытого транспорта с соблюдением правил перевозки данного вида груза.

Хранение изделий осуществляется в помещениях с температурой воздуха от -25 до +30 градусов параллельными рядами до 1 м высотой. Приборы, излучающие тепло, должны находиться на расстоянии более 1 м от сложенных бухт. Недопустимо хранение напорно-всасывающих рукавов вблизи оборудования, выделяющего озон и ультрафиолетовые лучи.
