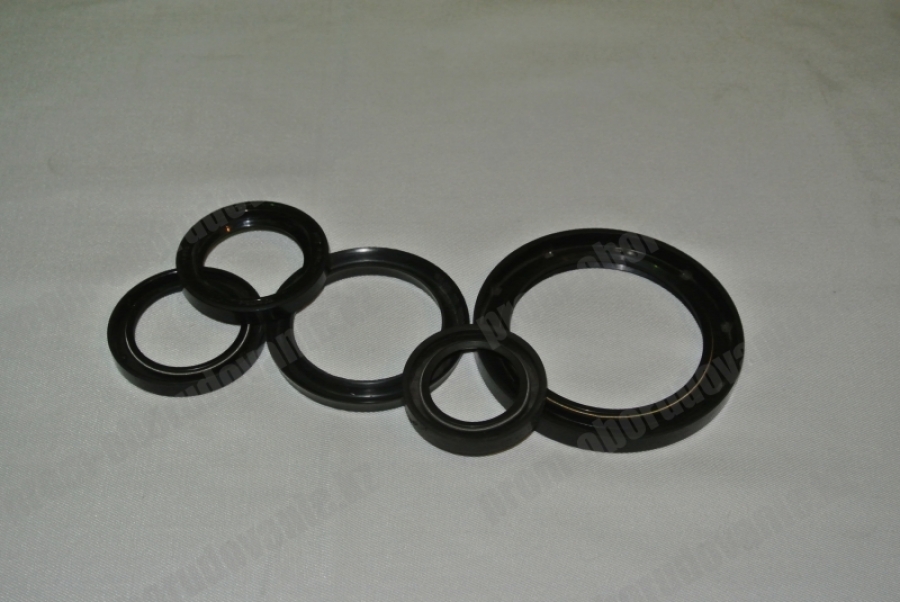

Манжеты резиновые армированные для валов (сальники) ГОСТ 8752-79

Механизмы с вращающимися валами широко применяются в производстве промышленного оборудования. Нормальную работоспособность данных устройств обеспечивают манжеты резиновые армированные, или сальники.

Конструкция

Армированные резиновые манжеты для валов предотвращают вытекание уплотняемой рабочей среды, защищают оборудование от проникновения внутрь пыли. Их конструкция представляет собой эластичный элемент с усиливающей металлической вставкой. Каркас армированных манжет обрезинен.

Допустимое избыточное давление для сальников по стандарту ГОСТ 8752-79 – 0,05 МПа, скорость вращения вала – не выше 20 метров в секунду. Температура эксплуатации (в зависимости от типа резины) составляет от -60 до +170°C.

Сфера использования

Манжеты резиновые армированные стандарта ГОСТ 8752-79 применяются на валах, работающих в дизтопливе, минеральных маслах или воде. При их изготовлении используют устойчивую к воздействию нефтепродуктов резину на основе фторкаучука, силиконового или бутадиен-нитрильного каучука. Сальники армированные могут использоваться в изделиях специального назначения и в авиационной технике.

Разновидности, типовые размеры

Манжеты армированные имеют одну кромку и производятся в двух исполнениях:

• без пыльника;
• с пыльником.

Второй тип резиновых манжет, помимо защиты от вытекания рабочей среды, предотвращает проникновение пыли. Кромка резиновых армированных манжет бывает механически обработанной и формованной (в зависимости от сферы применения резинотехнического изделия).

Технические особенности, требования стандарта

Манжеты армированные имеют единое климатическое исполнение для тропической и умеренной зоны согласно ГОСТ 8752-79. Для резиновых сальников, планируемых к эксплуатации в условиях холодного климата (ХЛ), применяется резина групп 6 и 3.

Требования к манжетам резиновым армированным:

• Гладкость поверхности на удалении 2-3 мм от кромки;
• Отсутствие дефектов в виде трещин, расслоений, возвышений, включений, углублений и заусениц.

На нерабочей поверхности резиновых армированных манжет для валов допускается наличие небольших неровностей (до 0,5 мм), не влияющих на работоспособность изделия, выцветающих и матовых участков, незначительных потертостей.

Манжеты для валов резиновые армированные, изготовленные по ГОСТ 8752-79 отличаются повышенной износостойкостью.
