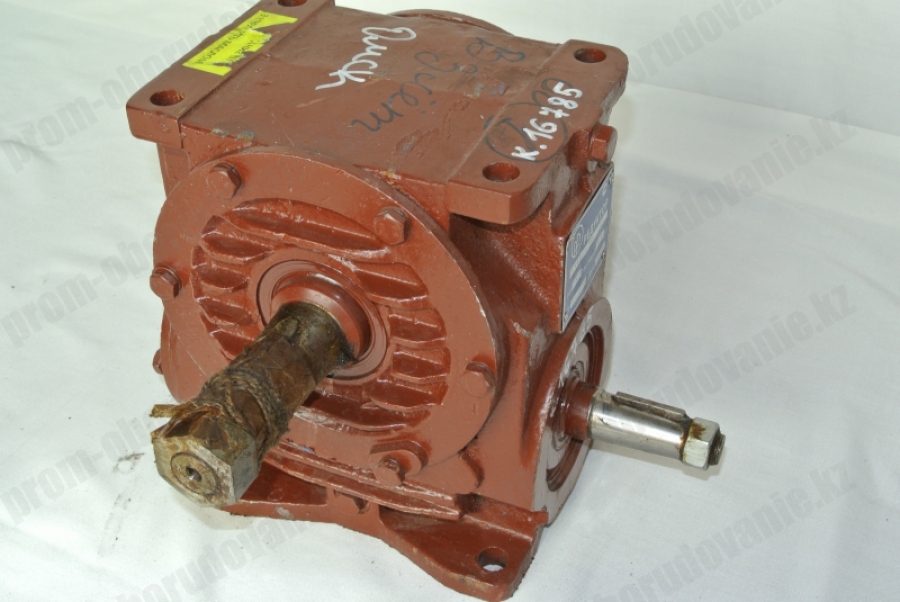

Червячный редуктор

Червячный редуктор — механическое устройство для уменьшения частоты вращения и увеличения крутящего момента в приводах машин и оборудования. Основу механизма составляет червячная передача: входной вал с червяком входит в зацепление с червячным колесом, связанным с выходным валом. Такая конструкция позволяет получать значительные передаточные числа при компактных размерах редуктора и обеспечивает плавную работу привода.

Червячные редукторы применяются в конвейерах, подъемных механизмах, строительном и промышленном оборудовании, системах автоматизации и других устройствах, где требуется снизить скорость вращения двигателя и передать необходимый крутящий момент на исполнительный механизм.

Оборудование может комплектоваться электродвигателями, образуя мотор-редукторы червячного типа — универсальные приводы для производственных систем.

Принцип работы

Принцип работы основан на взаимодействии червяка и червячного колеса. Вращение от двигателя или другого привода передается на входной вал. Червяк приводит во вращение колесо, после чего движение передается на выходной вал редуктора.

За счет передаточного числа частота вращения выходного вала становится ниже частоты вращения входного, а крутящий момент увеличивается. Конкретное соотношение зависит от параметров червячной передачи и выбранного типоразмера.

Для червячного зацепления характерно значительное скольжение контактирующих поверхностей, поэтому при эксплуатации особое значение имеют правильная смазка и соблюдение допустимой нагрузки. Такая конструкция обеспечивает плавность хода и сравнительно невысокий уровень шума.

Для некоторых исполнений при определенных параметрах червячной пары возможно самоторможение — сопротивление обратному вращению выходного вала. Самоторможение не следует рассматривать как самостоятельное тормозное или удерживающее устройство, особенно в подъемных механизмах.

Преимущества червячных редукторов

Червячные редукторы широко используются в промышленном оборудовании благодаря сочетанию компактности и больших передаточных чисел. К основным преимуществам относятся:

возможность получить значительное передаточное число в одной ступени;
увеличение крутящего момента при снижении скорости вращения;
компактный корпус;
плавная и сравнительно тихая работа;
различные варианты монтажа;
передача вращения между взаимно перпендикулярными валами;
возможность работы с постоянной и переменной нагрузкой в пределах допустимых характеристик.

При выборе необходимо учитывать, что КПД червячной передачи зависит от передаточного числа, конструкции, материалов пары, качества смазки и режима эксплуатации.

Монтаж и эксплуатация червячного редуктора

Перед установкой необходимо обеспечить жесткое и устойчивое основание. В зависимости от исполнения возможен монтаж на лапах, с использованием фланца и другие предусмотренные конструкцией варианты установки.

Перед работой следует проверить наличие и уровень смазки. Марка и объем масла выбираются в соответствии с паспортом конкретного редуктора. Доступ к заливной, сливной и контрольной пробкам должен оставаться свободным. Перед работой под нагрузкой рекомендуется предварительно проверить работу устройства на холостом ходу.

Климатическое исполнение и категория размещения зависят от конкретного типоразмера и исполнения редуктора. Допустимая температура окружающей среды для представленных исполнений составляет от −40 до +50 °C.

Внимание! Оборудование не предназначено для эксплуатации во взрывоопасных условиях и в химически агрессивных средах.

Червячные редукторы могут работать с постоянной или переменной нагрузкой, непрерывно или с периодическими остановками. Допустимый режим эксплуатации определяется характеристиками конкретного типоразмера и привода.

Техническое обслуживание червячного редуктора

Во время эксплуатации необходимо периодически проверять состояние оборудования. Контролю подлежат:

затяжка резьбовых соединений;
уровень масла и отсутствие протечек;
состояние соединения с двигателем и приводимым механизмом;
равномерность вращения;
температура корпуса;
уровень шума и отсутствие посторонних стуков.

Повышенный нагрев, сильный или неравномерный шум, вибрация и появление стуков могут указывать на неисправность. В таком случае работу оборудования следует прекратить и установить причину отклонения.

Все операции по техническому обслуживанию выполняются только после полной остановки привода. Открытые вращающиеся элементы, включая концы валов и соединительные части, должны быть защищены предусмотренными конструкцией ограждениями.
