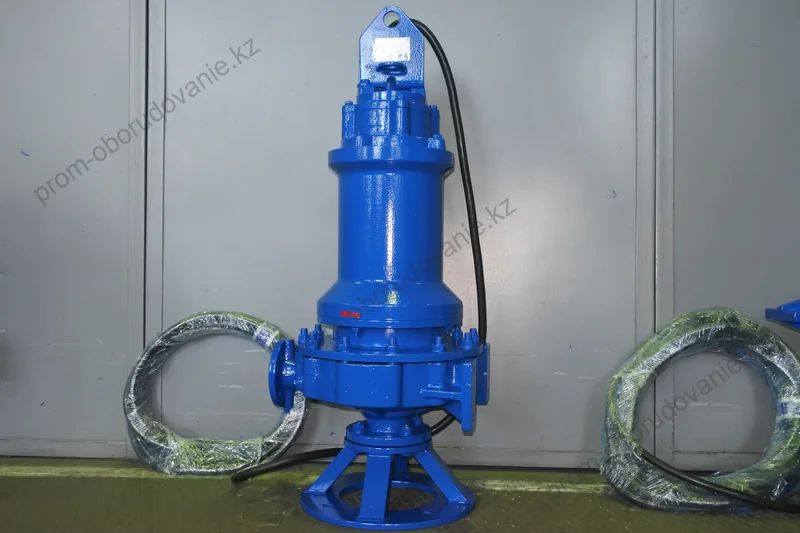

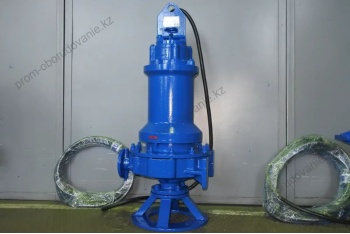

Расшифровка маркировки ПФс 40/250.258-30/2-016
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
с - в насосе установлено вихревое рабочее колесо;
40 - номинальный диаметр напорного патрубка, мм;
250 - номинальный диаметр рабочего колеса, мм;
258 - фактический диаметр рабочего колеса, мм;
без обозначения - стандартная длина кабеля 10 метров;
30 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
0 - мобильно-погружной вертикальный;
1 - ручного управления;
6 - влаго-термозащита.
Условия гарантии и шкафы управления
На насос без шкафа управления предоставляется гарантия 12 месяцев.
Гарантийный срок 24 месяца предоставляется на насосы Иртыш, укомплектованные шкафами управления Иртыш.
Шкаф управления Иртыш ШУ1-1.30.6-31
Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул.

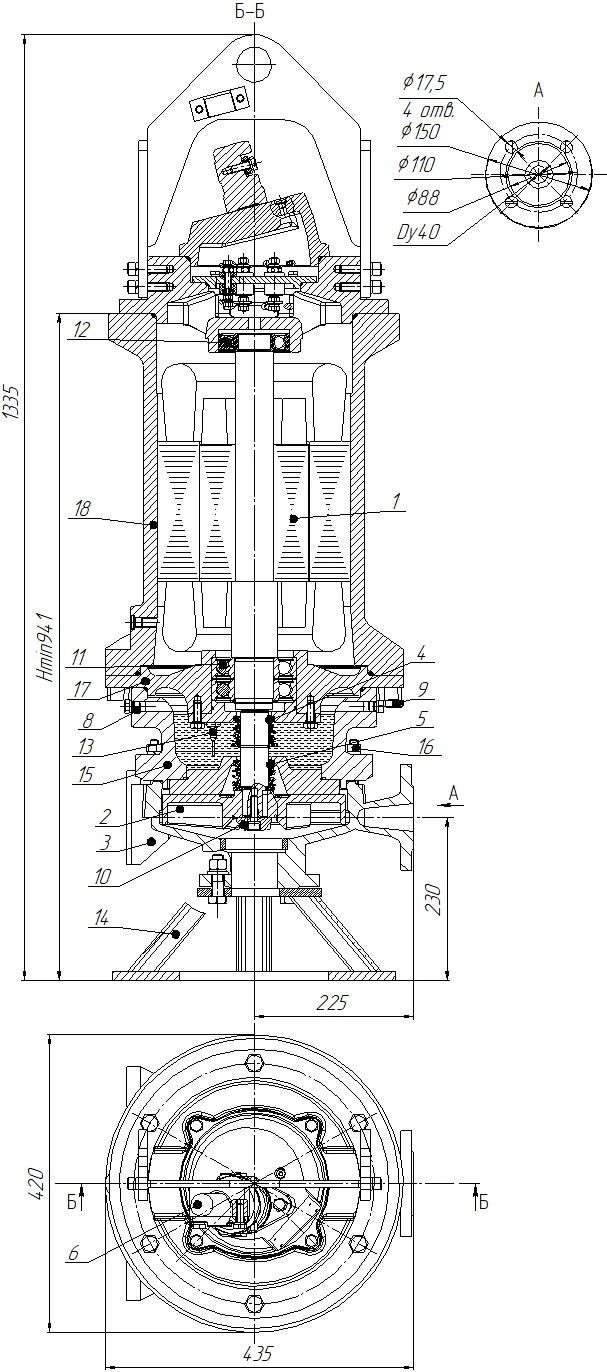

Общий вид и габаритные размеры электронасоса
Возможны технические изменения
Параметры рабочей точки
|
Производительность, Q
|
40
|
м³/ч
|
|
Напор, Н
|
70
|
м
|
|
Потребляемая мощность в рабочей точке, Nпотр
|
20,5
|
кВт
|
|
КПД агрегата, η
|
34
|
%
|
Характеристики насоса
|
Вариант монтажа насоса
|
мобильно-погружной вертикальный
|
|
Условный диаметр напорного патрубка, Ду, мм
|
40
|
|
Тип рабочего колеса
|
вихревое
|
|
Фактический диаметр рабочего колеса, мм
|
258
|
|
Рекомендуемая глубина погружения, м
|
не более 10
|
|
Максимальный размер перекачиваемых частиц, мм
|
20
|
|
Тип уплотнения вала
|
торцовое
|
|
Материал вращающейся части и неподвижного кольца торцового уплотнения
|
карбид кремния
|
|
Материал рабочего колеса
|
чугун СЧ20
|
|
Материал корпуса спирального
|
чугун СЧ20
|
Параметры электродвигателя
|
Номинальная мощность, кВт
|
30
|
|
Напряжение, В
|
380/660
|
|
Частота тока, Гц
|
50
|
|
Номинальный ток, А
|
56/32,5
|
|
Число полюсов
|
2
|
|
Частота вращения, об/мин
|
2945
|
|
Сos φ
|
0,89
|
|
КПД эл. двигателя
|
91,5
|
|
Соединение обмоток по схеме
|
Δ/Y
|
|
Класс нагревостойкости
|
F
|
|
Способ охлаждения электродвигателя
|
погружной электродвигатель без принудительного охлаждения
|
|
Способ защиты электродвигателя
|
влаго-термозащита
|
|
Степень защиты электродвигателя
|
IP 68
|
|
Длина встроенного электрического кабеля, м
|
10
|
|
Изоляция кабеля
|
маслостойкая
|
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом
|
ручного управления
|

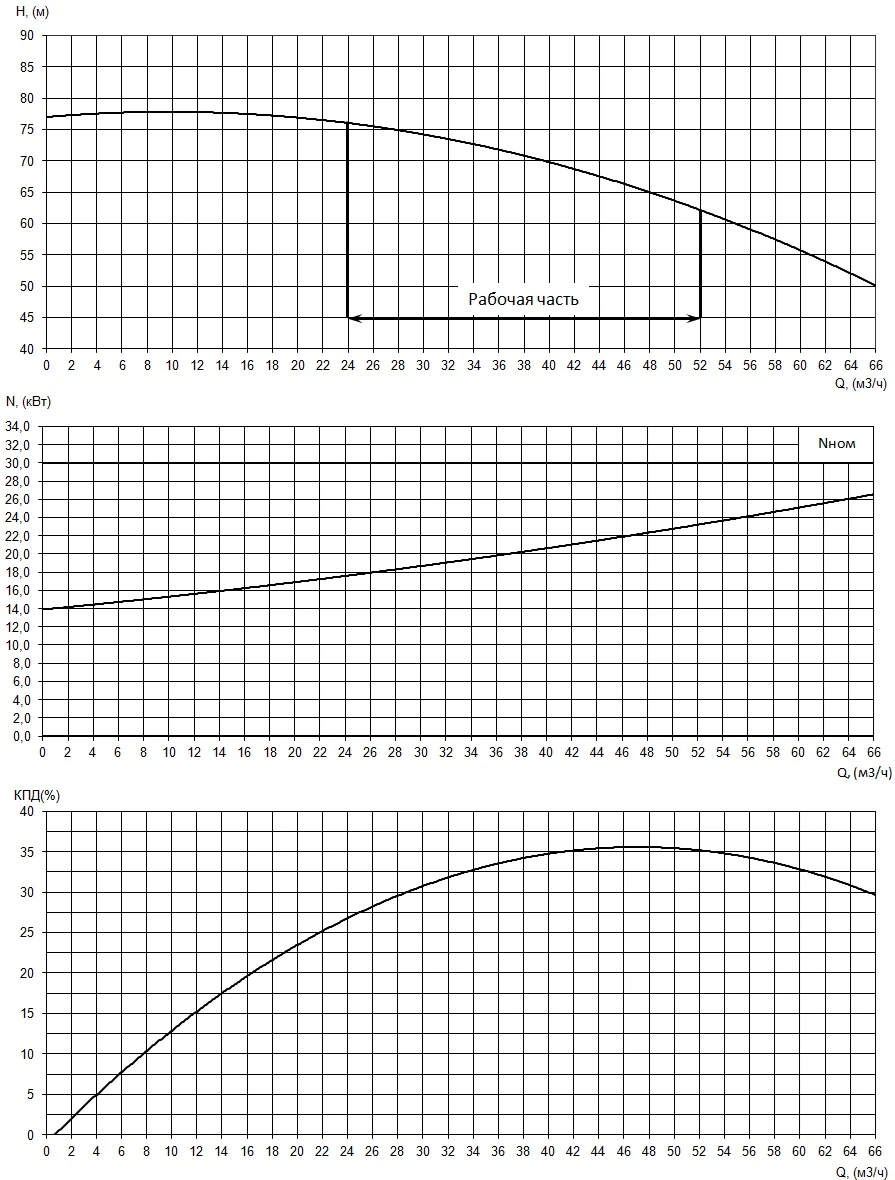

Рабочие характеристики электронасоса
Ресурсы
|
Средняя наработка на отказ, часов, не менее
|
7000
|
|
Средний ресурс до главного техобслуживания, часов, не менее
|
20000
|
|
Средний срок службы, лет, не менее
|
20
|
|
Масса насосного агрегата без шкафа управления, кг
|
500
|
Перечень необходимых защит при эксплуатации электронасосов серии «Иртыш»
Для обеспечения длительной безаварийной работы каждого насоса «Иртыш» необходимо реализовать нижеперечисленный перечень защит и функций управления:
- защиты по встроенным датчикам в насосе. Наличие и тип датчиков зависит от комплектации насоса, информация предоставляется заводом-изготовителем по запросу;
- наличие в шкафу управления автоматического выключателя защиты электродвигателя, подобранного в соответствии с номинальным током двигателя;
- тепловую защиту двигателя;
- контроль порядка чередования фаз;
- контроль повышенного или пониженного напряжения на каждой фазе;
- контроль перегрузки по току;
- контроль перекоса тока по фазам;
- контроль отсутствия одной или более фаз питания;
- контроль сопротивления изоляции обмоток статора относительно корпуса насоса;
- защита от «сухого» хода.
Для работы электронасоса мощностью свыше 3 кВт в автоматическом режиме необходимо обеспечить условия для плавного запуска и останова электродвигателя насоса при помощи устройств плавного пуска или частотного преобразователя для электронасоса, предназначенного под частотное регулирование.
Для выполнения пусконаладочных работ необходимо реализовать режим ручного управления насосами и другим оборудованием. Шкаф должен иметь органы управления режимами работы оборудования, кнопки «Пуск», «Стоп» и световую индикацию как минимум «Сеть», «Насос в работе», «Авария насоса».
Заказчик ознакомлен с перечнем обязательных защит и несет ответственность за выход насосов из работоспособного состояния по причине нереализованных защит, предусмотренных шкафами управления серии «Иртыш».
Для долгосрочной работы насосов серии «Иртыш» рекомендуется приобретение шкафов управления серии «Иртыш» и выполнение пусконаладочных работ специалистами ОДО «Предприятие «Взлет».
