Расшифровка обозначения

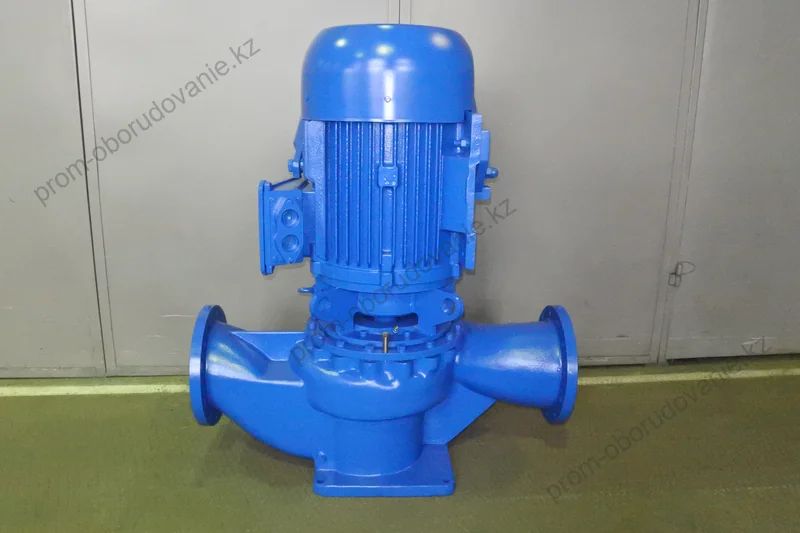

Электронасос наружный серии «Иртыш» типа ЦМЛ 250/400.419-132/4-300:
Ц - центробежный;
М - моноблочный;
Л - линейный;
250 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
419 - фактический диаметр рабочего колеса, мм;
132 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
3 – стационарный моноблочный вертикальный;
0 - без шкафа защиты и управления;
0 - без защиты.
Шкаф защиты и управления
Для долгосрочной работы насосов серии «Иртыш» рекомендуется приобретение шкафов управления серии «Иртыш». Для обеспечения длительной безаварийной работы каждого насоса «Иртыш» необходимо реализовать перечень защит и функций управления (контроль тока, напряжения, сопротивления изоляции, защита от "сухого" хода и пр.). Заказчик несет ответственность за выход насосов из работоспособного состояния по причине нереализованных защит, предусмотренных шкафами управления серии «Иртыш».
Исполнение шкафа защиты, поставляемого в комплекте с насосом: без шкафа защиты и управления.
Артикул (Код для заказа): уточнить при заказе.

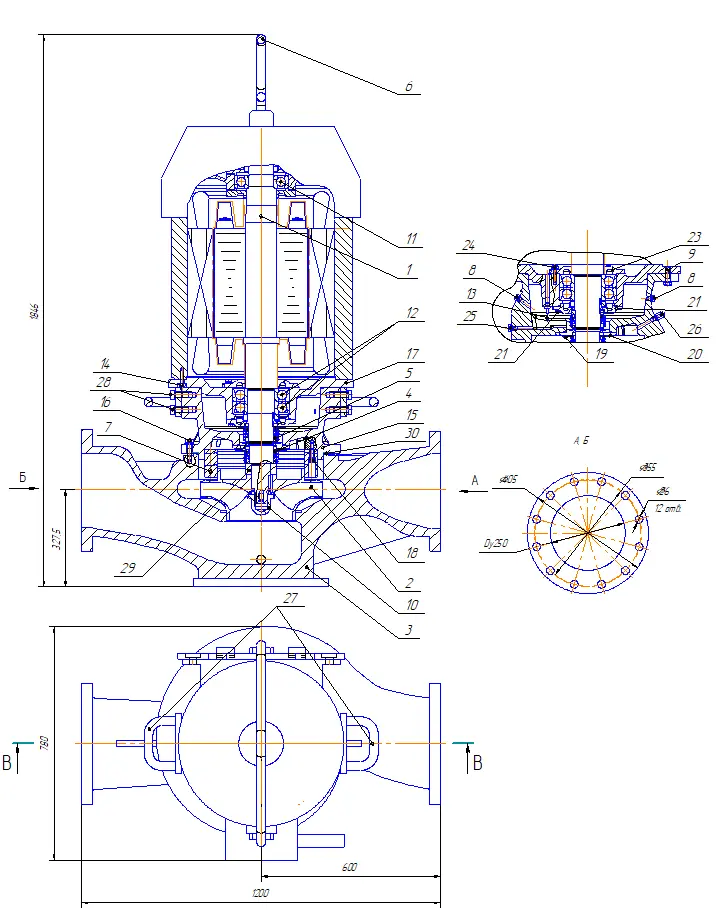

Габаритные размеры
Возможны технические изменения.
Обозначения на чертеже
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Ручка;
7. Кольцо уплотнительное;
8. Пробка масляной камеры для заливки масла;
9. Метизы крепления корпуса камеры к стакану подшипника;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Датчик влажности;
14. Метизы крепления стакана подшипника к корпусу электродвигателя;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Метизы крепления кольца уплотняющего к корпусу камеры;
19. Метизы крепления крышки камеры к корпусу камеры;
20. Крышка камеры;
21. Крышка подшипника;
22. Метизы крепления крышки подшипника к стакану подшипника;
23. Крышка подшипника верхняя;
24. Метизы крепления крышки подшипника верхней к стакану подшипника;
25. Пробка масляной камеры для слива масла;
26. Кран «Маевского»;
27. Цапфы;
28. Метизы крепления цапфы к корпусу камеры;
29. Кольцо прижимное;
30. Прокладка.
Параметры рабочей точки
|
Производительность, Q
|
630
|
м³/ч
|
|
Напор, Н
|
50
|
м
|
|
Потребляемая мощность в рабочей точке, Nпотр
|
109
|
кВт
|
|
КПД агрегата, η
|
80
|
%
|
Характеристики насоса
|
Вариант монтажа насоса
|
в линию
|
|
Условный диаметр напорного патрубка, Ду, мм
|
250
|
|
Условный диаметр всасывающего патрубка, Ду, мм
|
250
|
|
Тип рабочего колеса
|
многоканальное
|
|
Максимальный размер перекачиваемых частиц, мм
|
2
|
|
Тип уплотнения вала
|
торцовое
|
|
Материал вращающейся части и неподвижного кольца торцового уплотнения
|
карбид кремния
|
|
Материал рабочего колеса
|
чугун СЧ20
|
|
Материал корпуса спирального
|
чугун СЧ20
|
Параметры электродвигателя
|
Номинальная мощность, кВт
|
132
|
|
Напряжение, В
|
380
|
|
Частота тока, Гц
|
50
|
|
Номинальный ток, А
|
250
|
|
Число полюсов
|
4
|
|
Частота вращения, об/мин
|
1484
|
|
Сos φ
|
0.84
|
|
КПД эл. двигателя
|
95.6
|
|
Соединение обмоток по схеме
|
Δ
|
|
Класс нагревостойкости
|
F
|
|
Степень защиты электродвигателя
|
IP 54
|
|
Класс энергоэффективности
|
ie1
|

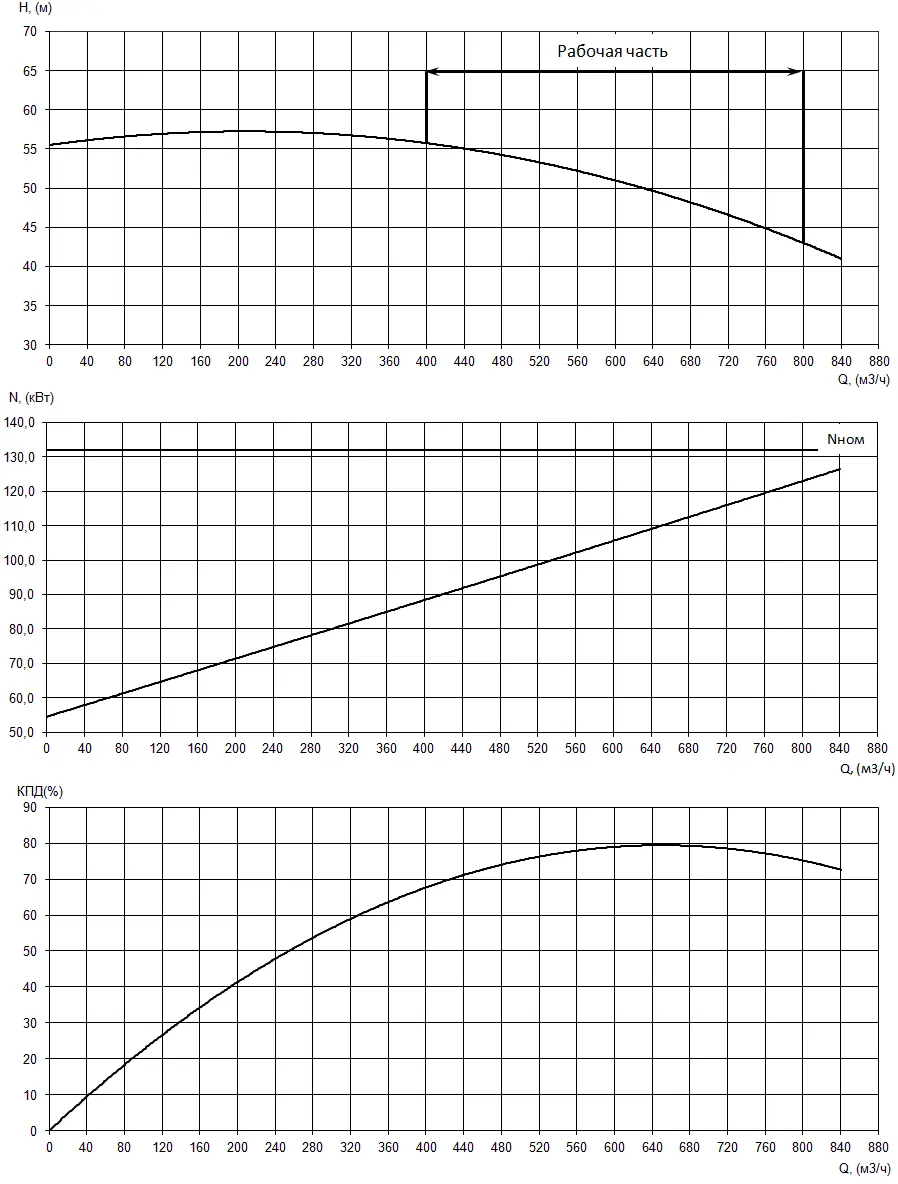

График характеристик насоса
Ресурсы
|
Средняя наработка на отказ, часов, не менее
|
7000
|
|
Средний ресурс до главного техобслуживания, часов, не менее
|
20000
|
|
Средний срок службы, лет, не менее
|
20
|
|
Масса насосного агрегата без шкафа управления, кг.
|
1450 |
Перечень необходимых защит
Для обеспечения длительной безаварийной работы каждого насоса «Иртыш» необходимо реализовать нижеперечисленный перечень защит и функций управления:
- защиты по встроенным датчикам в насосе. Наличие и тип датчиков зависит от комплектации насоса (информация предоставляется заводом изготовителем по запросу);
- наличие в шкафу управления автоматического выключателя защиты электродвигателя, подобранного в соответствии с номинальным током двигателя;
- тепловую защиту двигателя;
- контроль порядка чередования фаз;
- контроль повышенного или пониженного напряжения на каждой фазе;
- контроль перегрузки по току;
- контроль перекоса тока по фазам;
- контроль отсутствия одной или более фаз питания;
- контроль сопротивления изоляции обмоток статора относительно корпуса насоса;
- защита от «сухого» хода.
Для работы электронасоса мощностью свыше 3кВт в автоматическом режиме необходимо обеспечить условия для плавного запуска и останова электродвигателя насоса при помощи устройств плавного пуска или частотного преобразователя для электронасоса, предназначенного под частотное регулирование.
Для выполнения пусконаладочных работ необходимо реализовать режим ручного управления насосами и другим оборудованием. Шкаф должен иметь органы управления режимами работы оборудования, кнопки «Пуск», «Стоп» и световую индикацию как минимум «Сеть», «Насос в работе», «Авария насоса».
Заказчик ознакомлен с перечнем обязательных защит и несет ответственность за выход насосов из работоспособного состояния по причине нереализованных защит, предусмотренных шкафами управления серии «Иртыш».
Для долгосрочной работы насосов серии «Иртыш» рекомендуется приобретение шкафов управления серии «Иртыш» и выполнение пусконаладочных работ специалистами ОДО «Предприятие «Взлет».
