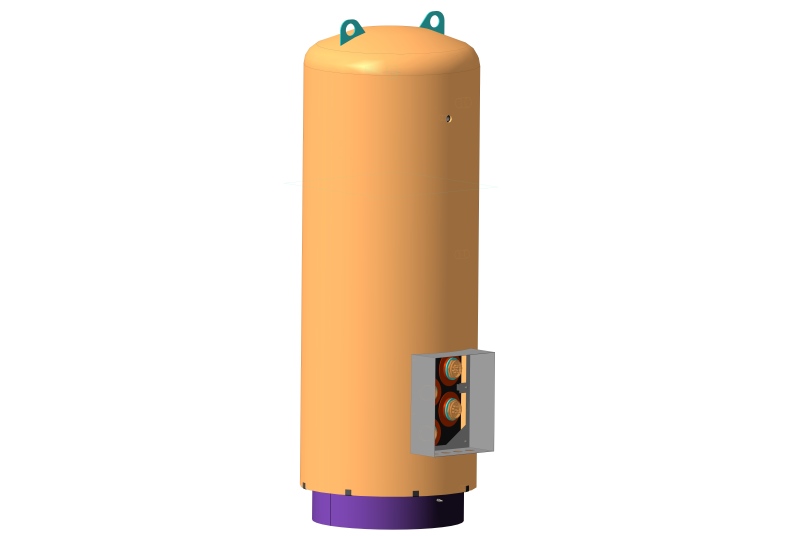

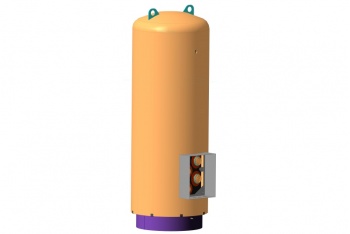

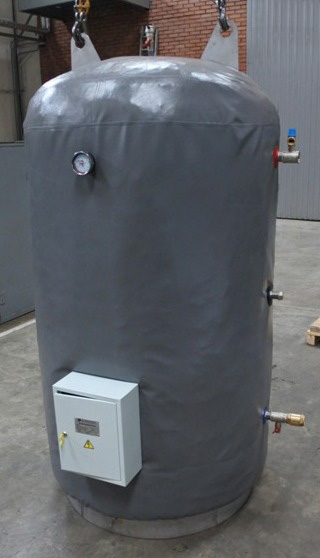

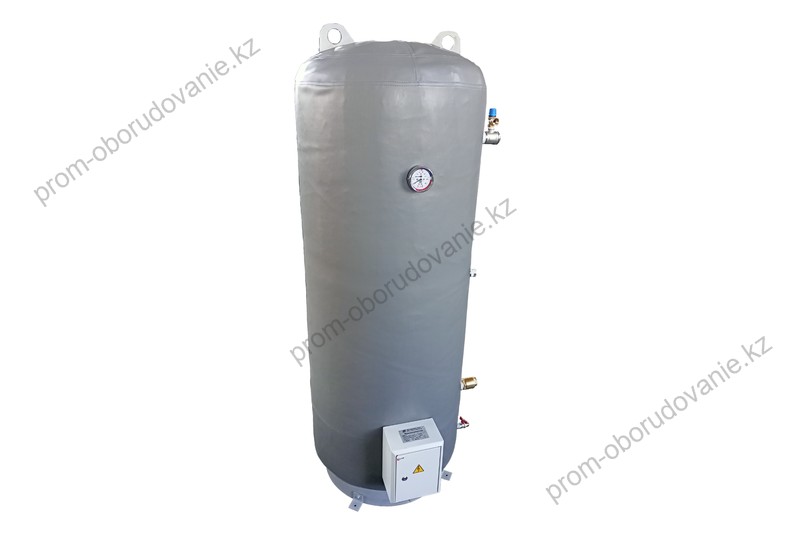

Водонагреватель ВЭТ-500/45 Иртыш

Водонагреватель использует в качестве нагревательных элементов ТЭНы (трубчатые электронагреватели). ВЭТ-500/45 используется для подогрева жидкостей и поддержания заданной температуры данных жидкостей (при этом они не должны агрессивно воздействовать на нержавеющую сталь).

Накопительные водонагреватели из нержавеющей стали с другими характеристиками смотрите на странице Водонагреватели ВЭТ

В закрытых и открытых системах горячего водоснабжения также целесообразно использовать водонагреватель ВЭТ-500/45 Иртыш. В быту и на предприятиях этот водонагреватель отлично нагреет воду при водяном отоплении. Также возможно использование для технических нужд для проточно-аккумуляционного нагрева разнообразных неагрессивных жидкостей.

Принцип работы

• Водонагреватель ВЭТ-500/3 Иртыш нагревает воду, которая отдаёт тепло в воздух;
• Температура в бачке держится на определённом уровне благодаря тому, что периодически ТЭНы подключаются к электропитанию. Происходит это при помощи пульта дистанционного управления;
• Сигнал на пульт поступает от датчиков температур (измерительного и аварийного) и контроллера наличия воды.

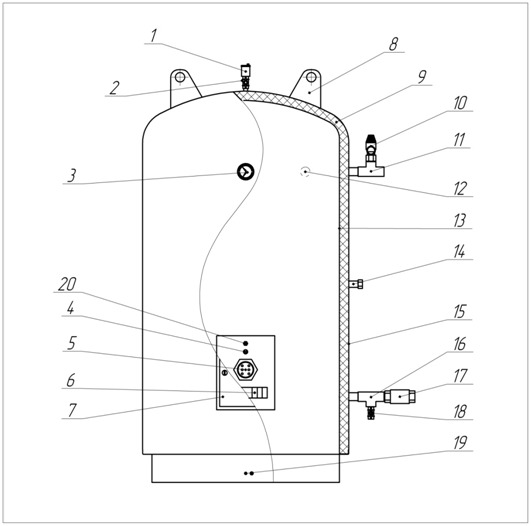

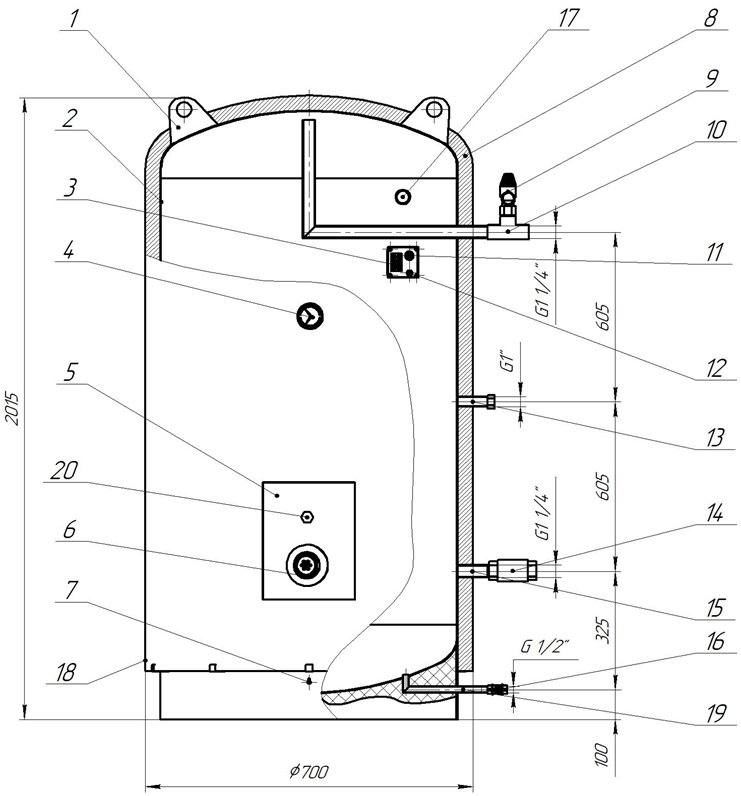

Элементы водонагревателя:

• Проушина для подъема (поднимать только пустой водонагреватель),

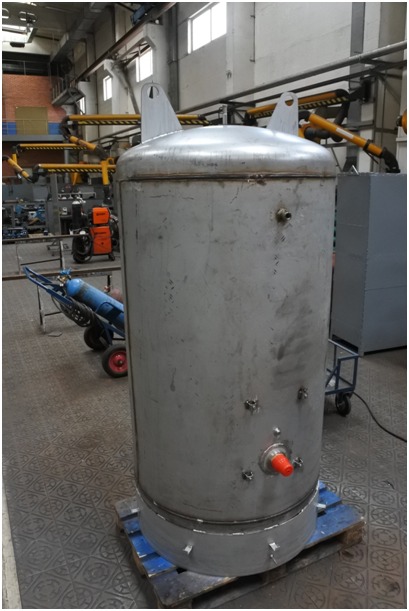

• Бак водонагревателя (сталь 08Х18Н10 или аналог),
• Колодка подключения водонагревателя к шкафу управления ШУ,
• Термоманометр 80 мм, ТМТБ-31Т.1 (0-150С),
• Шкаф подключения блока тэн,
• Блок ТЭН
• Болт заземления М6.
• Теплоизоляция (Мат базальтовый прошивной),
• Клапан предохранительный на 6 бар,
• Трубопровод горячей воды Dy32 (внутренняя резьба),
• Датчик уровня поплавковый ПДУ-В231-107,
• Термостат биметаллический KSD301-8,5/16LE16S20-G,
• Трубопровод рециркуляции Dy25 (наружная резьба),
• Клапан обратный Dy32,
• Трубопровод холодной воды Dy32 (внутренняя резьба),
• Кран шаровый Dy15,
• Термопреобразователь ДТС 105-50М,
• Защитный чехол (тканый материал),
• Трубопровод слива воды,
• Анод магниевый L=460/22+10*М8.

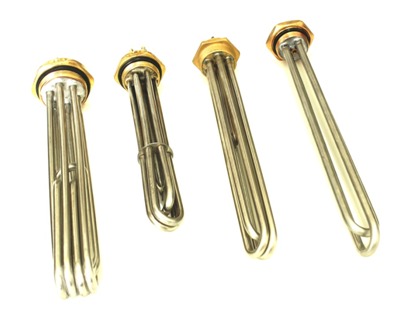

В качестве нагревательных элементов в водонагревателе ВЭТ-500/45 Иртыш использованы общепромышленные трубчатые электронагреватели (ТЭН) с оболочкой из нержавеющей стали, установленные на резьбовых фланцах. Трубчатые нагреватели ТЭН устанавливаются в нижней части бака на уровне входного патрубка посредством резьбового соединения.

В корпусе бака водонагревателя ВЭТ-500/45 Иртыш установлен измерительный датчик температуры, датчик перегрева, датчик наличия воды, термоманометр. Выводы датчиков соединены с соответствующими выводами, установленного в шкафу на корпусе бака. Датчик перегрева типа Т24А085 представляет собой нормально замкнутые контакты, управляемые биметаллической пластиной. При температуре 83-85°С контакты размыкаются и обесточивают катушку пускателя. При остывании нагреваемой воды до 72-78°С контакты датчика замыкаются, обеспечивая возможность включения пускателя.

Измерительный датчик температуры расположен на уровне выходного патрубка нагревателя ВЭТ-500/45 и контролирует температуру наиболее горячего слоя воды, непосредственно используемой при водоразборе.

Миниатюрный поплавковый выключатель (датчик наличия воды) предназначен защиты водонагревателя от включения без воды.

Предохранительный клапан настроен на давление (0,6±0,15) МПа и предназначен для предотвращения аварийного разрыва корпуса водонагревателя ВЭТ-500/45 вследствие повышения давления в нём до непредусмотренного уровня.

Для визуального контроля основных параметров воды (давления и температуры) в корпусе водонагревателя ВЭТ-500/45 Иртыш установлен термоманометр.

Для предотвращения движения обратного потока воды в водонагревателе ВЭТ-500/45 Иртыш на входном патрубке установлен обратный клапан.

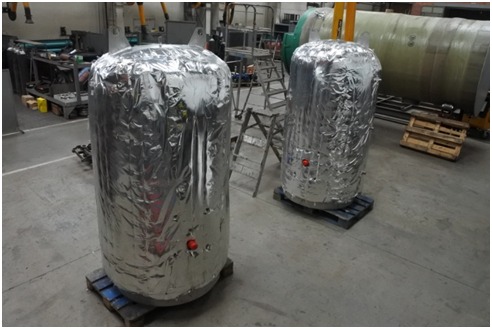

Сверху и сбоку водонагреватель ВЭТ-500/45 Иртыш утеплен прошивными матами из базальтового тонкого волокна (БТВ) ТМ "АМАКС". Дно водонагревателя утеплено системой напыления ППУ Polynor. Утепление водонагревателя позволяет сохранять температуру воды длительный срок.

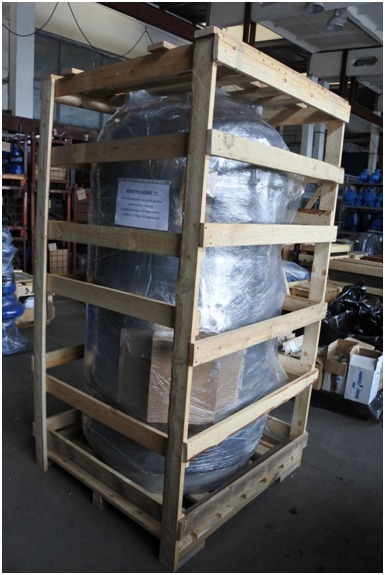

Отгрузка водонагревателей ВЭТ-500/45 Иртыш производится любой транспортной компанией в любые города России и стран СНГ. Упаковка, обрешетка и доставка до терминала транспортной компании в г. Омск производится за счет «Предприятия Взлет».

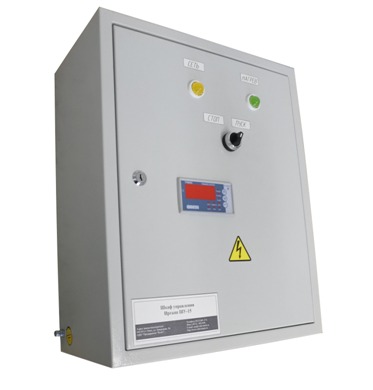

Пульт управления

• выключатели,
• пускатель,
• терморегулятор (программируется в зависимости от режима эксплуатации).

Предназначен для контроля и поддержания необходимой температуры воды, защиты от перегрева, блокировки незапланированного нагрева водонагревателя ВЭТ-500/45 Иртыш, защиты электрооборудования от перегрузок.

Требования к воде

Водонагреватель ВЭТ-500/45 Иртыш будет полноценно функционировать, если:

• Наличие в воде растворённого кислорода будет не более 100мг/л;
• Водородный показатель кислотности (вес водорода) 6-9 рН;
• Жёсткость воды не более 6 миллиграмм-эквивалентов/литр.

Технические параметры водонагревателя

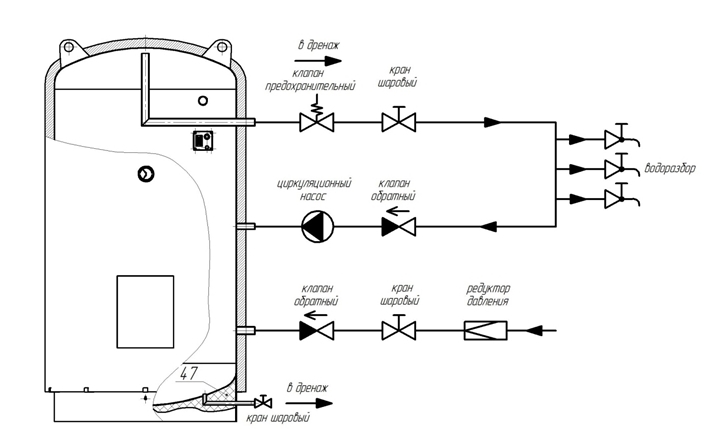

Схема обвязки водонагревателя ВЭТ-500/45 Иртыш с линией рециркуляции

Доставка водонагревателей ВЭТ-500/45 Иртыш возможна во все города России и СНГ. Доставку до терминала, упаковку выполняет Предприятие Взлёт, г. Омск.
