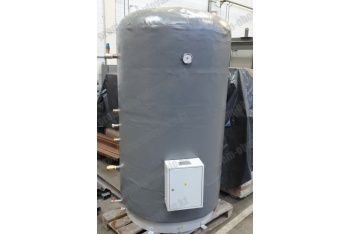

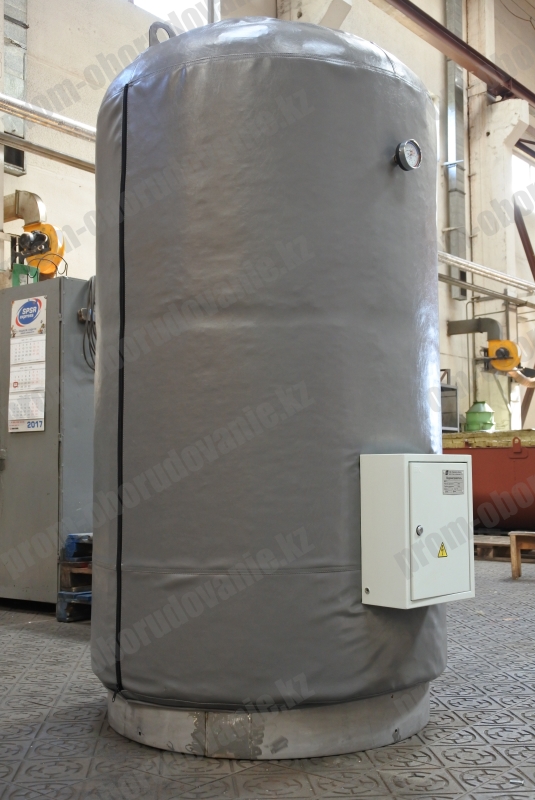

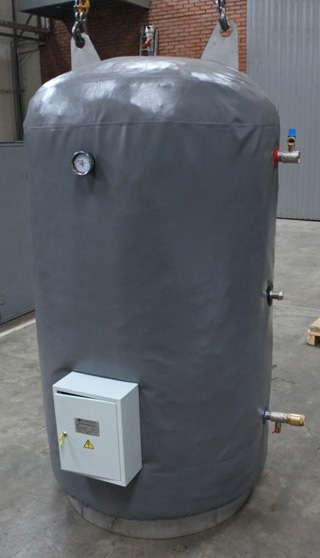

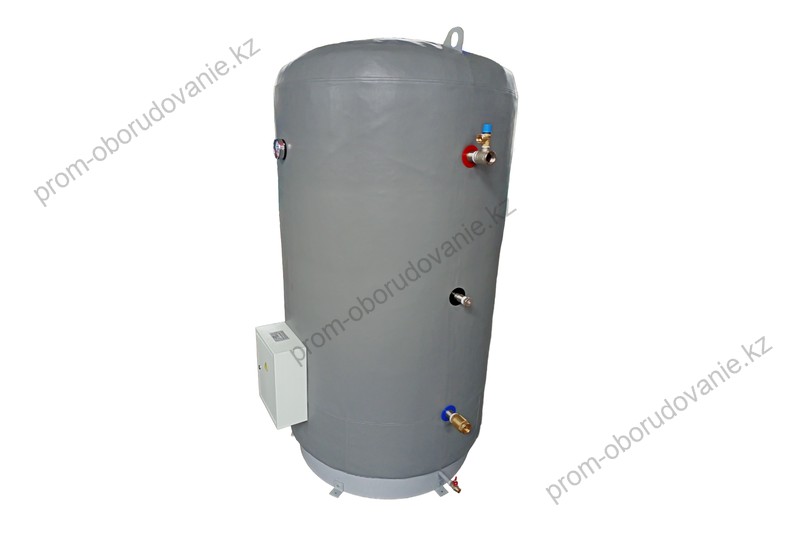

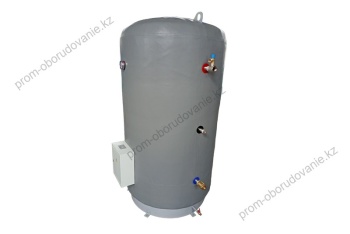

Водонагреватель ВЭТ-1500/24 Иртыш

Водонагреватель использует в качестве нагревательных элементов ТЭНы (трубчатые электронагреватели). ВЭТ-1500/24 используется для подогрева жидкостей и поддержания заданной температуры данных жидкостей (при этом они не должны агрессивно воздействовать на нержавеющую сталь).

Накопительные водонагреватели из нержавеющей стали с другими характеристиками смотрите на странице Водонагреватели ВЭТ

В закрытых и открытых системах горячего водоснабжения также целесообразно использовать водонагреватель ВЭТ-1500/24 Иртыш. В быту и на предприятиях этот водонагреватель отлично нагреет воду при водяном отоплении. Также возможно использование для технических нужд для проточно-аккумуляционного нагрева разнообразных неагрессивных жидкостей.

Принцип работы

• Водонагреватель ВЭТ-1500/24 Иртыш нагревает воду, которая отдаёт тепло в воздух;
• Температура в бачке держится на определённом уровне благодаря тому, что периодически ТЭНы подключаются к электропитанию. Происходит это при помощи пульта дистанционного управления;
• Сигнал на пульт поступает от датчиков температур (измерительного и аварийного) и контроллера наличия воды.

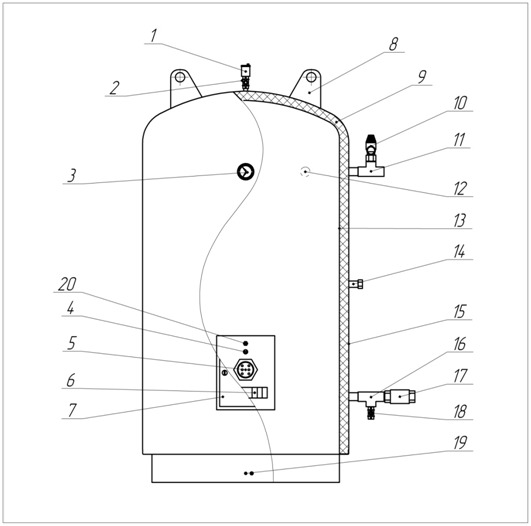

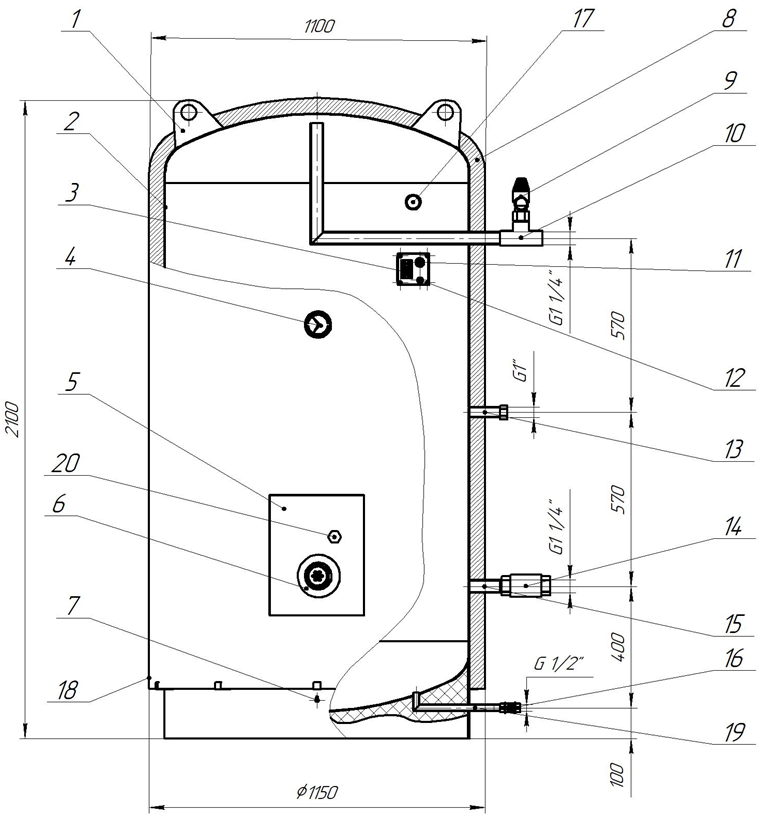

Элементы водонагревателя:

• Воздухоотводчик. Помогает в автоматическом режиме избавиться от воздуха в водонагревателе ВЭТ-1500/24;
• Шаровый кран;
• Термоманометр – для контроля давления и температур;
• Термостат. Датчик перегрева управляется биметаллической пластиной. При повышении температуры катушка пускателя обесточивается благодаря размыканию контактов. При понижении температуры воды пускатель включается, т.к. контакты датчика замыкаются;
• Трубчатые электронагреватели. В данной модели водонагревателя используются общепромышленные ТЭНы с покрытием из нержавеющей стали, которые крепятся на соединительных фланцах внизу бака на уровне присоединительного патрубка;
• Колодка подключения водонагревателя ВЭТ-1500/24 Иртыш к шкафу управления;
• Шкаф подключения трубчатых электронагревателей;
• Отверстие для подъёма;
• Теплоизоляция из базальтового огнезащитного рулонного материала (БТВ). Благодаря утеплению высокая температура воды поддерживается достаточно долго;
• Предохранительный клапан. Настроен на давление в 0,6 мегапаскалей, предотвращает в случае чрезмерного повышения давления в баке, его аварийный разрыв;
• Трубопровод горячей воды;
• Преобразователь температур;
• Бак из нержавеющей стали марки 12Х18Н10Т или аналогичный;
• Рециркуляционный турбопровод;
• Чехол для защиты;
• Трубопровод для холодной воды;
• Обратный клапан. Предотвращает обратное движение воды в водонагревателе;
• Кран для слива воды с внутренней резьбой;
• Болт заземления;
• Мини-выключатель водонагревателя ВЭТ-1500/24 Иртыш. Поплавковый выключатель служит для предохранения включения водонагревателя без воды.

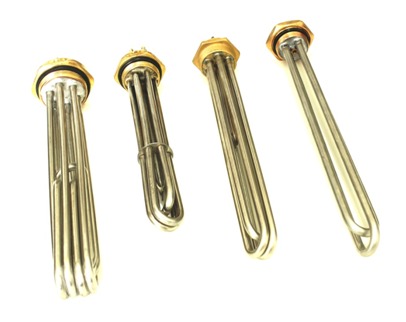

В качестве нагревательных элементов в водонагревателе ВЭТ-1500/24 Иртыш использованы общепромышленные трубчатые электронагреватели (ТЭН) с оболочкой из нержавеющей стали, установленные на резьбовых фланцах. Трубчатые нагреватели ТЭН устанавливаются в нижней части бака на уровне входного патрубка посредством резьбового соединения.

В корпусе бака водонагревателя ВЭТ-1500/24 Иртыш установлен измерительный датчик температуры, датчик перегрева, датчик наличия воды, термоманометр. Выводы датчиков соединены с соответствующими выводами, установленного в шкафу на корпусе бака. Датчик перегрева типа Т24А085 представляет собой нормально замкнутые контакты, управляемые биметаллической пластиной. При температуре 83-85°С контакты размыкаются и обесточивают катушку пускателя. При остывании нагреваемой воды до 72-78°С контакты датчика замыкаются, обеспечивая возможность включения пускателя.

Измерительный датчик температуры расположен на уровне выходного патрубка нагревателя ВЭТ-1500/24 и контролирует температуру наиболее горячего слоя воды, непосредственно используемой при водоразборе.

Миниатюрный поплавковый выключатель (датчик наличия воды) предназначен защиты водонагревателя от включения без воды.

Предохранительный клапан настроен на давление (0,6±0,15) МПа и предназначен для предотвращения аварийного разрыва корпуса водонагревателя ВЭТ-1500/24 вследствие повышения давления в нём до непредусмотренного уровня.

В верхней части водонагревателя ВЭТ-1500/24 Иртыш установлен автоматический воздухоотводчик. Название говорит само за себя: это оборудование, которое помогает в автоматическом режиме избавиться от наличия воздуха в водонагревателе.

Для визуального контроля основных параметров воды (давления и температуры) в корпусе водонагревателя ВЭТ-1500/24 Иртыш установлен термоманометр.

Для предотвращения движения обратного потока воды в водонагревателе ВЭТ-1500/24 Иртыш на входном патрубке установлен обратный клапан.

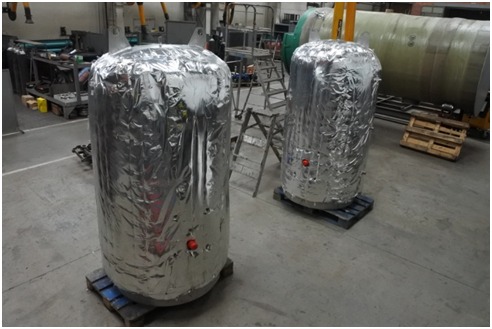

Сверху и сбоку водонагреватель ВЭТ-1500/24 Иртыш утеплен прошивными матами из базальтового тонкого волокна (БТВ) ТМ "АМАКС". Дно водонагревателя утеплено системой напыления ППУ Polynor. Утепление водонагревателя позволяет сохранять температуру воды длительный срок.

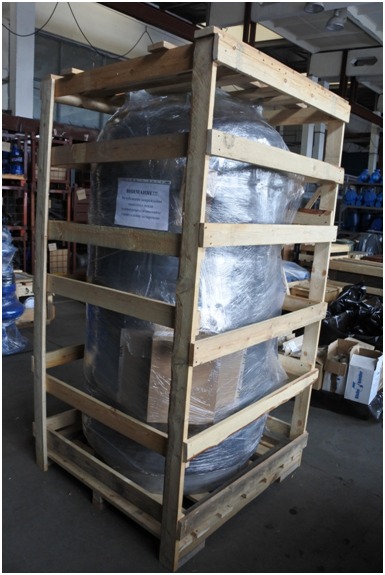

Отгрузка водонагревателей ВЭТ-1500/24 Иртыш производится любой транспортной компанией в любые города России и стран СНГ. Упаковка, обрешетка и доставка до терминала транспортной компании в г. Омск производится за счет «Предприятия Взлет».

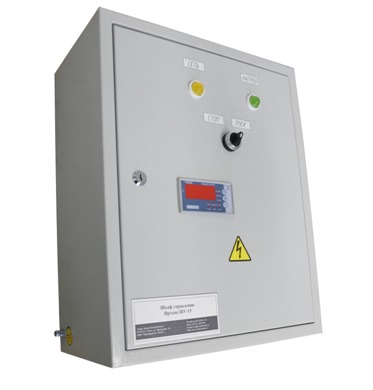

Пульт управления

• выключатели,
• пускатель,
• терморегулятор (программируется в зависимости от режима эксплуатации).

Предназначен для контроля и поддержания необходимой температуры воды, защиты от перегрева, блокировки незапланированного нагрева водонагревателя ВЭТ-1500/24 Иртыш, защиты электрооборудования от перегрузок.

Требования к воде

Водонагреватель ВЭТ-1500/24 Иртыш будет полноценно функционировать, если:

• Наличие в воде растворённого кислорода будет не более 100мг/л;
• Водородный показатель кислотности (вес водорода) 6-9 рН;
• Жёсткость воды не более 6 миллиграмм-эквивалентов/литр.

Технические параметры водонагревателя

Схема обвязки водонагревателя ВЭТ-1500/24 Иртыш с линией рециркуляции

Доставка водонагревателей ВЭТ-1500/24 Иртыш возможна во все города России и СНГ. Доставку до терминала, упаковку выполняет Предприятие Взлёт, г. Омск.
