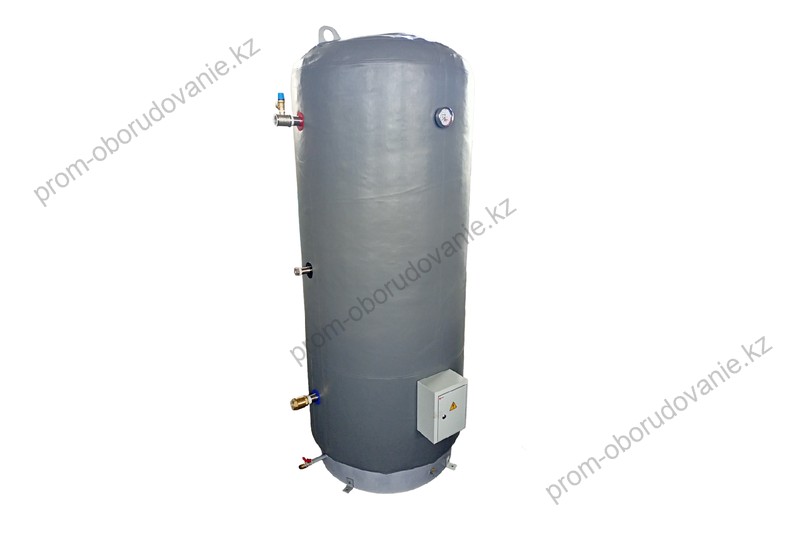

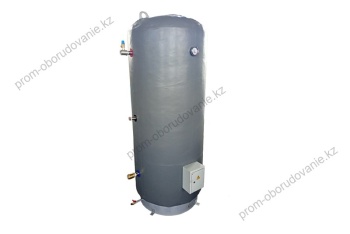

Водонагреватель ВЭТ-1000/30 Иртыш (бойлер 1000 литров)

Водонагреватель 1000 литров использует в качестве нагревательных элементов ТЭНы (трубчатые электронагреватели). Бойлер ВЭТ-1000/30 используется для подогрева жидкостей и поддержания их заданной температуры. Предназначен для жидкостей, которые не воздействует агрессивно на нержавеющую сталь.

Накопительные водонагреватели из нержавеющей стали с другими характеристиками смотрите на странице Водонагреватели ВЭТ

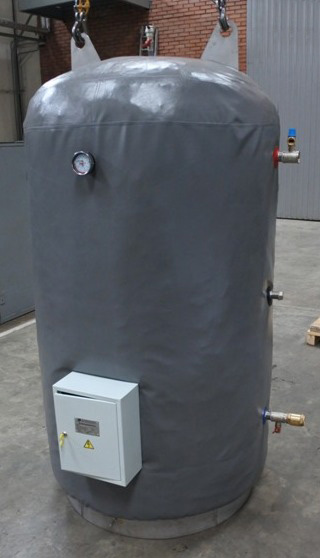

Водонагреватель ВЭТ-1000/30 «Иртыш» — накопительный электрический бойлер 1000 л для нагрева воды и других жидкостей, не оказывающих агрессивного воздействия на нержавеющую сталь. Модель применяют в открытых и закрытых системах горячего водоснабжения, на предприятиях, коммунальных и других объектах с большим расходом горячей воды.

Водонагреватель 1000 литров оснащён ТЭНами общей мощностью 30 кВт. В отличие от бойлера косвенного нагрева, ему не требуется внешний теплообменник и подключение к котлу: тепло передаётся воде непосредственно от электрических нагревательных элементов. Бак большой вместимости позволяет создать запас горячей воды и поддерживать заданную температуру при периодическом водоразборе.

Технические особенности водонагревателя 1000 литров с теплоизоляцией

Бойлер 1000 л рассчитан на настройку температуры воды в диапазоне от 0 до 85 °C. Максимальное рабочее давление составляет 0,6 МПа, скорость нагрева — до 25 °C в час. Бак изготовлен из нержавеющей стали, а теплоизоляция уменьшает теплопотери и помогает дольше сохранять нагретую воду. Для контроля давления и температуры водонагреватель ВЭТ оснащён датчиками, термоманометром и защитной автоматикой.

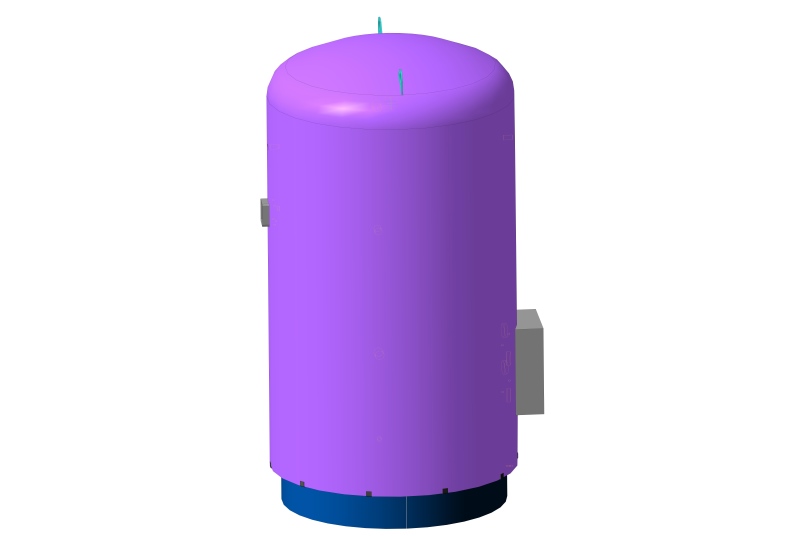

Габариты модели составляют 2400 мм по высоте и 1000 мм в диаметре, масса — 215 кг. При выборе места установки необходимо предусмотреть:

• устойчивое основание;
• подключение к сети 220/380 В;
• обвязку трубопроводов;
• доступ для технического обслуживания.

Принцип работы

• Водонагреватель ВЭТ-1000/18 Иртыш нагревает воду, которая отдаёт тепло в воздух;
• Температура в бачке держится на определённом уровне благодаря тому, что периодически ТЭНы подключаются к электропитанию. Происходит это при помощи пульта дистанционного управления;
• Сигнал на пульт поступает от датчиков температур (измерительного и аварийного) и контроллера наличия воды.

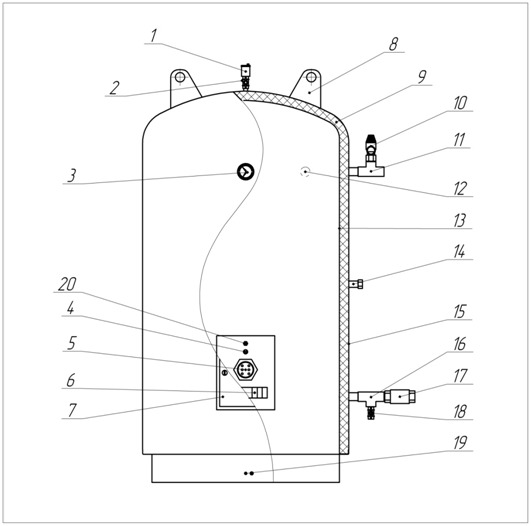

Элементы водонагревателя:

• Проушина для подъема (поднимать только пустой водонагреватель),

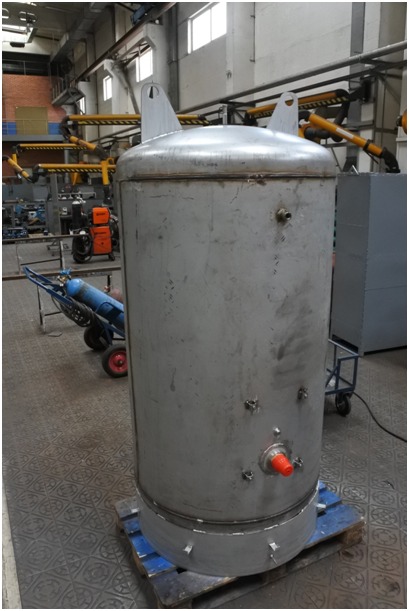

• Бак водонагревателя (сталь 08Х18Н10 или аналог),
• Колодка подключения водонагревателя к шкафу управления ШУ,
• Термоманометр 80 мм, ТМТБ-31Т.1 (0-150С),
• Шкаф подключения блока тэн,
• Блок ТЭН
• Болт заземления М6.
• Теплоизоляция (Мат базальтовый прошивной),
• Клапан предохранительный на 6 бар,
• Трубопровод горячей воды Dy32 (внутренняя резьба),
• Датчик уровня поплавковый ПДУ-В231-107,
• Термостат биметаллический KSD301-8,5/16LE16S20-G,
• Трубопровод рециркуляции Dy25 (наружная резьба),
• Клапан обратный Dy32,
• Трубопровод холодной воды Dy32 (внутренняя резьба),
• Кран шаровый Dy15,
• Термопреобразователь ДТС 105-50М,
• Защитный чехол (тканый материал),
• Трубопровод слива воды,
• Анод магниевый L=460/22+10*М8.

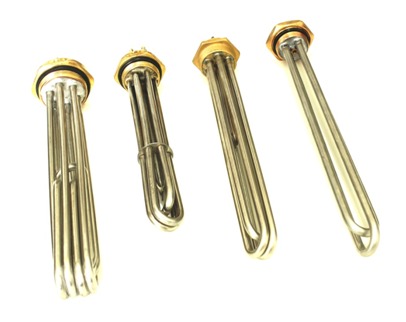

В качестве нагревательных элементов в водонагревателе ВЭТ-1000/30 Иртыш использованы общепромышленные трубчатые электронагреватели (ТЭН) с оболочкой из нержавеющей стали, установленные на резьбовых фланцах. Трубчатые нагреватели ТЭН устанавливаются в нижней части бака на уровне входного патрубка посредством резьбового соединения.

В корпусе бака водонагревателя ВЭТ-1000/30 Иртыш установлен измерительный датчик температуры, датчик перегрева, датчик наличия воды, термоманометр. Выводы датчиков соединены с соответствующими выводами, установленного в шкафу на корпусе бака. Датчик перегрева типа Т24А085 представляет собой нормально замкнутые контакты, управляемые биметаллической пластиной. При температуре 83-85°С контакты размыкаются и обесточивают катушку пускателя. При остывании нагреваемой воды до 72-78°С контакты датчика замыкаются, обеспечивая возможность включения пускателя.

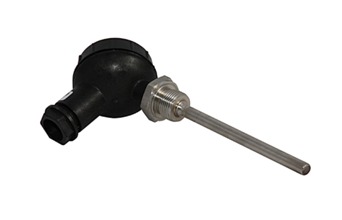

Измерительный датчик температуры расположен на уровне выходного патрубка бойлера ВЭТ-1000/30 и контролирует температуру наиболее горячего слоя воды, непосредственно используемой при водоразборе.

Миниатюрный поплавковый выключатель (датчик наличия воды) предназначен защиты водонагревателя 1000 литров от включения без воды.

Предохранительный клапан настроен на давление (0,6±0,15) МПа и предназначен для предотвращения аварийного разрыва корпуса водонагревателя ВЭТ-1000/30 вследствие повышения давления в нём до непредусмотренного уровня.

Для визуального контроля основных параметров воды (давления и температуры) в корпусе оборудования установлен термоманометр.

Для предотвращения движения обратного потока воды в водонагревателе ВЭТ-1000/30 Иртыш на входном патрубке установлен обратный клапан.

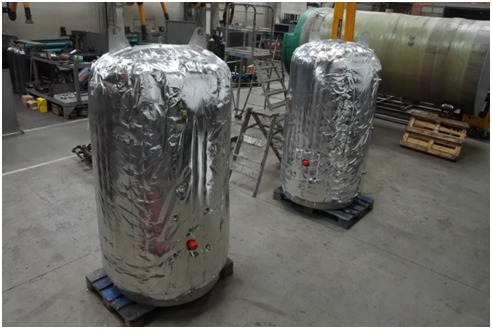

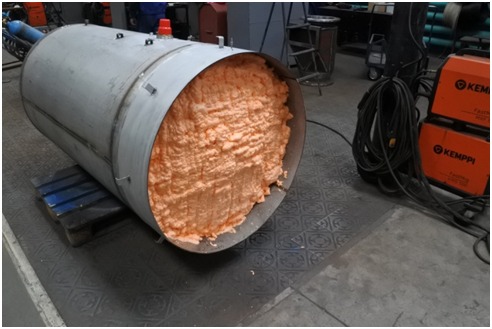

Сверху и сбоку бойлер утеплен прошивными матами из базальтового тонкого волокна (БТВ) ТМ «АМАКС». Дно устройства утеплено системой напыления ППУ Polynor. Утепление позволяет надолго сохранять температуру воды.

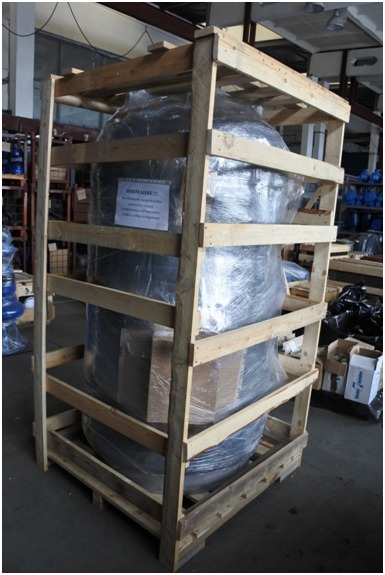

Отгрузка водонагревателей ВЭТ-1000/30 Иртыш производится удобной вам транспортной компанией в любые регионы Казахстана. Упаковка, обрешетка и доставка до терминала транспортной компании в г. Омск производится за счет «Предприятия Взлет».

Пульт управления

• выключатели,
• пускатель,
• терморегулятор (программируется в зависимости от режима эксплуатации).

Предназначен для контроля и поддержания необходимой температуры воды, защиты от перегрева, блокировки незапланированного нагрева водонагревателя ВЭТ-1000/30 Иртыш, защиты электрооборудования от перегрузок.

Требования к воде

Водонагреватель ВЭТ-1000/30 Иртыш будет полноценно функционировать, если:

• Наличие в воде растворённого кислорода будет не более 100мг/л;
• Водородный показатель кислотности (вес водорода) 6-9 рН;
• Жёсткость воды не более 6 миллиграмм-эквивалентов/литр.

Технические параметры бойлера 1000 л

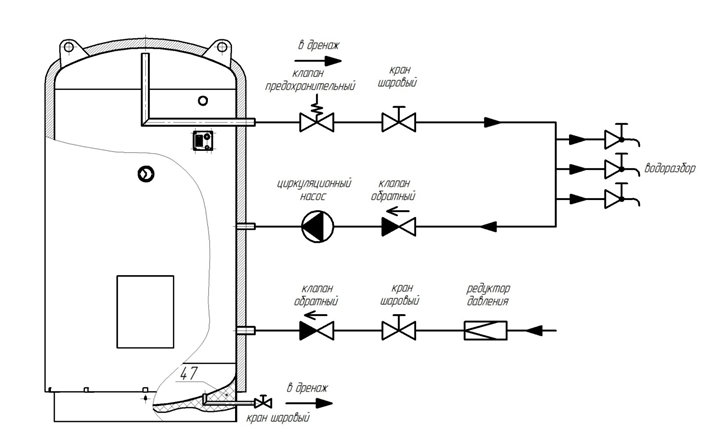

Схема обвязки водонагревателя ВЭТ-1000/30 Иртыш с линией рециркуляции

Доставка водонагревателей ВЭТ-1000/30 Иртыш возможна во все города России и СНГ. Доставку до терминала, упаковку выполняет Предприятие Взлёт, г. Омск.
