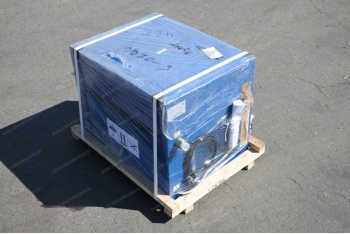

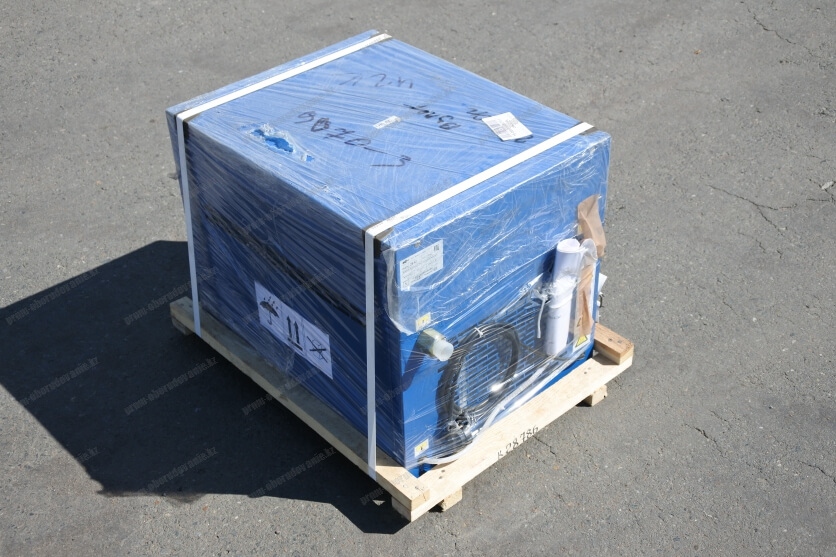

Осушитель воздуха рефрижераторного типа ОВ-66 предназначен для осушения потока сжатого воздуха, при заданном давлении путем его охлаждения до температуры точки росы +1…+3°С с последующим удалением образующегося при этом конденсата.
Осушители изготавливаются в исполнении "УХЛ" для категории размещения 4.2 по ГОСТ 15160-69 и предназначены для эксплуатации в следующих условиях:
- высота над уровнем моря, не более 1000м;
- температура окружающей среды от 288К (+15°С) до 308К (+35°С);
- относительная влажность воздуха, не более 80% при 298К (+25°С).
Осушители подключается в однофазную трехпроводную электрическую сеть переменного тока, напряжением 220В и частотой 50Гц.
Технические характеристики
| Пропускная способность, м³/мин/ (л/мин) |
66/1100 |
| Давление, бар |
16 |
| Присоединение вх/вых, дюйм |
3/4" |
| Точка росы, °С |
+ 3 |
| Мощность, кВт |
0,25 |
| Напряжение, В |
220 |
| Габариты, мм |
440х570х440 |
| Вес, кг |
36 |
Основные узлы осушителя ВО-66
- 1 – компрессор;
- 2 – регулятор производительности;
- 3 – фильтр-осушитель;
- 4 – устройство слива конденсата;
- 5 – конденсатор;
- 6 – корпус;
- 7 – блок осушения;
- 8 – блок управления (терморегулятор).
Принципиальная схема осушителя ВО-66
- 1 – воздушно-воздушный теплообменник;
- 2 – фреоново-воздушный теплообменник;
- 3 – компрессор;
- 4 – конденсатор;
- 5 – вентилятор;
- 6 – фильтр-осушитель;
- 7 - регулятор производительности;
- 8 – влагоотделитель;
- 9 – устройство слива конденсата.
Схема электрическая принципиальная осушителя ВО-66
