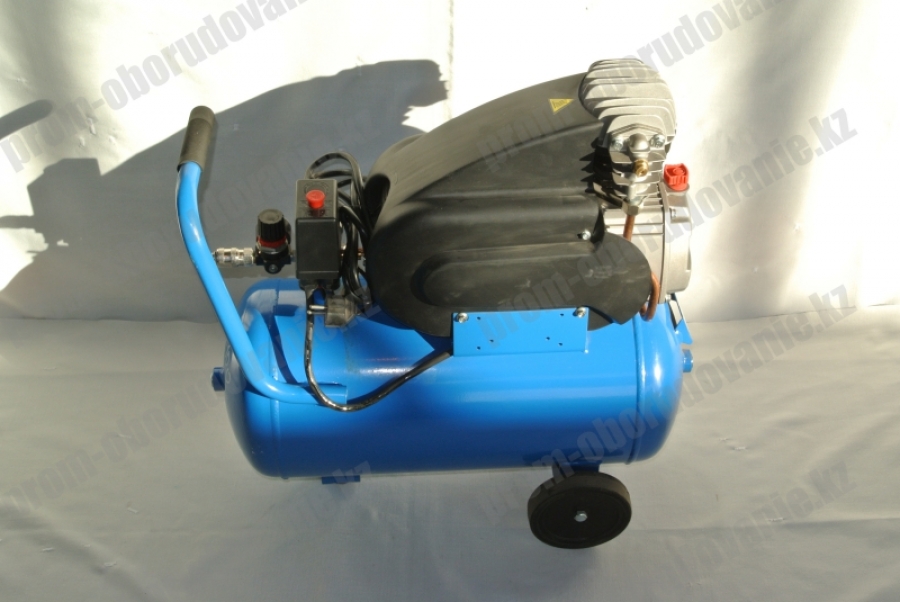

Компрессор МК3-100

Компрессоры МК3-100 являются оборудованием для производства сжатого воздуха в различных сферах производственной деятельности, а также для бытового использования.

Имеют исполнение «УХЛ», категория размещения «4.2». Питание компрессора МК3-100 осуществляется от переменной сети напряжением 220В (50 Гц).

Основные технические характеристики:

• Номинальная производительность: 0,1 м³/мин.
• Вместимость баллона: 0,018 м³.
• Конечное давление: 0,8 МПа.
• Расход масла: 10 г/час.
• Мощность: 1,1 кВт.
• Масса: 30 кг.

Устройство

Состоит из компрессорной головки МК212, смонтированной на плите и приваренной к баллону. Сжатый воздух подается от компрессорной головки в баллон по нагнетательному трубопроводу.

Компрессорная головка соединена с электродвигателем по единой осевой линии, имеет двухступенчатую поршневую конструкцию с воздушным охлаждением.

Она состоит из следующих деталей:

• ребристый цилиндр;
• картер (без смотровых окошек);
• коробчатая крышка цилиндра с нагнетательной и всасывающей плоскостью;
• электродвигатель с установленным на валу эксцентриком;
• поршень с тремя кольцами;
• воздушный фильтр;
• клапанный блок.

Смазка узлов компрессорной головки компрессора МК3-100 производится разбрызгиваемым маслом и масляным туманом.

Баллон компрессора МК3-100 представляет собой сворной металлический сосуд с выпуклыми днищами эллиптической формы, передвигающийся на колесах с резиновыми шинами. Предназначение баллона – выравнивание воздушных пульсаций, возникающих в ходе движения поршней, устранение перепадов давления в трубопроводе.

На баллоне компрессора МК3-100 установлены: раздаточный вентиль, предохранительный клапан, манометр, обратный клапан, реле давления и сливная пробка.

Принцип работы

При запуске компрессора поршень, движущийся в цилиндре вниз, создает разреженную область с пониженным давлением, что приводит к открыванию всасывающего клапана и заполнению атмосферным воздухом полости цилиндра.

Обратный ход поршня сжимает воздух, находящийся в цилиндре, прижимая к седлу всасывающий клапан, перекрывая наружному воздуху доступ в цилиндр. Дальнейшее движение поршня продолжает сжимать воздух в цилиндре до значения, вызывающего открывание нагнетательного клапана. Затем сжатый воздух проходит в нагнетательную камеру и подается по нагнетательному трубопроводу в баллон (через обратный клапан), откуда поступает в пневматическую систему.

Подготовка к эксплуатации

Компрессор МК3-100 во время работы должен стоять на ровной горизонтальной плоскости, иметь заземление. Для обслуживания компрессора МК3-100 предусматриваются проходы. Перед запуском компрессор МК3-100 очищается от смазки снаружи, заправляется маслом (до верхней метки щупа).

Обязательным условием эксплуатации агрегата является его обкатка в течение 100 часов, давление при этом должно составлять 0,7 МПа. По завершению обкатки компрессор МК3-100 рабочее давление может быть отрегулировано до максимального уровня 0,8 МПа.
